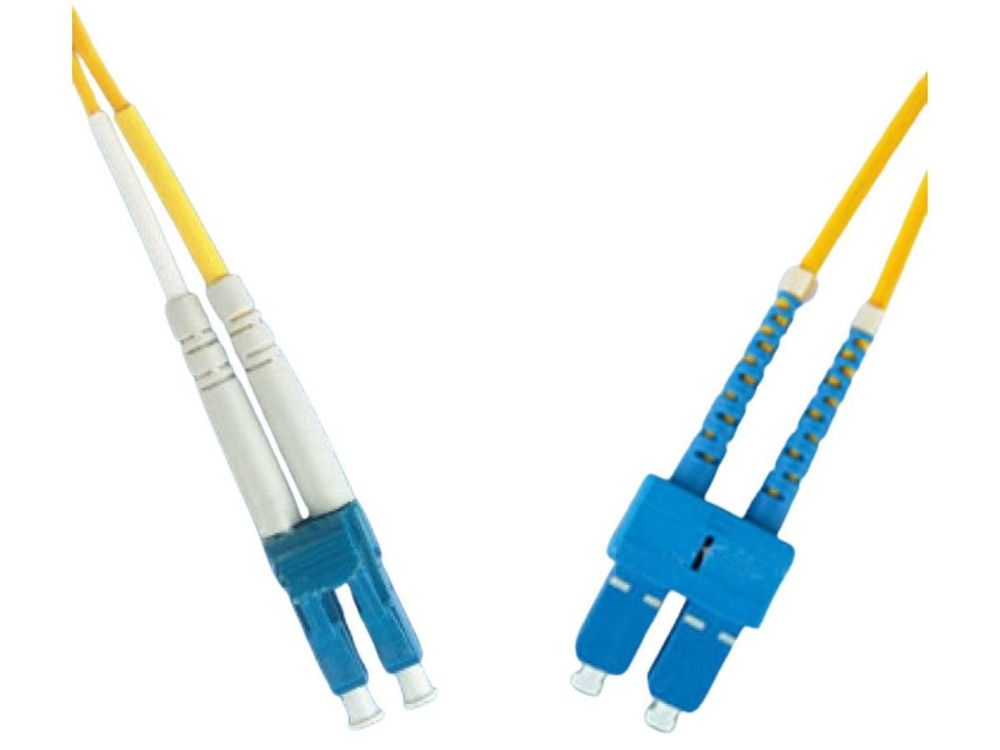

SMD-SCLC-3 este un patch cord de fibra optica cu conectica SC-LC, realizat pentru transmiterea semnalelor optice cu pierderi reduse si performanta stabila. Specificatia producatorului include compatibilitate cu fibre G652D, G655, G657A, OM1, OM2, OM3 si OM4, precum si o gama variata de constructii si materiale pentru cablu.
Conectorii SC si LC respecta standardele specifice industriei. Pentru SC sunt mentionate TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC 61754-4 si JIS C5973, iar pentru LC sunt specificate TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC 61754-20 si JIS C5973.
Performanta optica este verificata in procesul de productie prin masurarea pierderilor de insertie si retur. Pentru conectorii SC, LC, FC, MT, MU si MTRJ, pierderea tipica de insertie este sub 0,30 dB. Return loss-ul tipic este de minimum 50 dB pentru SM/UPC, minimum 35 dB pentru MM/PC si minimum 60 dB pentru SM/APC.
Pentru fibra single mode sunt disponibile lungimile de unda de 1310 si 1550 nm, iar pentru fibra multimode este specificata lungimea de unda de 850 nm. Ansamblul ofera o repetabilitate mai buna de 0,1 dB si o durabilitate de pana la 1.000 de cuplari, cu o variatie tipica mai mica de 0,20 dB.
Procesul de productie include pregatirea cablului si fibrei, aplicarea rasinii epoxy, introducerea fibrei, solidificarea controlata la 110-120 grade C, slefuirea conectorilor, inspectarea suprafetei terminale si testarea performantelor optice IL si RL. Sunt prevazute inclusiv verificari 3D prin esantionare.
Patch cord-ul este proiectat pentru functionare intre -20 si +70 grade C si depozitare intre -40 si +80 grade C. Materialele si componentele sunt supuse verificarilor de calitate, iar specificatia mentioneaza testarea materiilor prime si verificarea produselor in timpul procesului de fabricatie si inainte de livrare.
