Ghid practic pentru conectarea si accesarea camerelor IP printr-o retea locala stabila

Configurarea corecta a unei retele de calculatoare pentru acces la camerele de supraveghere este esentiala pentru functionarea optima a unui sistem video modern, fie ca este vorba de o locuinta, un birou sau un spatiu comercial. Un sistem de supraveghere IP necesita o retea stabila si bine organizata, in care camerele, NVR-ul (Network Video Recorder), calculatoarele si alte dispozitive comunica eficient printr-o conexiune Ethernet locala (LAN). In contextul in care tot mai multe proiecte integreaza NVR-uri de 32, 64 sau chiar 128 de canale, configurarea corecta a retelei devine un pas esential pentru gestionarea unui volum mare de date video, inregistrari si functii inteligente de analiza.

Un sistem performant, cu un NVR profesional (ex. Hikvision 32 canale, 320 Mbps) si camere IP de inalta rezolutie (4K, 32 MP), necesita nu doar echipamente de calitate, ci si o retea configurata corect pentru a permite vizualizarea live, playback-ul arhivelor, accesul de la distanta prin browser web securizat, precum si stocarea locala pe mai multe HDD-uri in sistem RAID. In acest articol, iti explicam cum sa configurezi reteaua de calculatoare pentru a accesa usor camerele IP si inregistrarile video, indiferent daca ai un sistem simplu sau un proiect comercial complex cu infrastructura extinsa.



Cuprins

• Ce echipamente sunt necesare pentru configurarea retelei unui sistem de supraveghere?
• Cum conectezi corect camerele IP, NVR-ul si calculatorul in aceeasi retea?
• Ce setari de IP trebuie facute pentru acces rapid si stabil la inregistrari?
• Cum accesezi camerele de supraveghere din retea prin browser sau aplicatie?
• Intrebari Frecvente (FAQ) - Conectare camere supraveghere la o retea de calculatoare



Ce echipamente sunt necesare pentru configurarea retelei unui sistem de supraveghere?

Pentru a configura corect o retea de calculatoare care sa permita accesul facil la camerele de supraveghere si la inregistrarile video, ai nevoie de o infrastructura de baza care sa permita conectarea stabila si rapida a echipamentelor. Acest lucru este valabil atat pentru sistemele NVR simple, cat si pentru cele complexe (cu 32, 64 sau 128 canale), utilizate in centre comerciale, cladiri de birouri, institutii sau parcari.



1. Router si/sau switch de retea (preferabil PoE) – pentru conectarea NVR-ului si a camerelor IP in reteaua locala

Pentru a crea o retea stabila in care camerele IP si NVR-ul comunica eficient, ai nevoie de un router si, ideal, de un switch PoE. Acesta permite atat transmiterea datelor, cat si alimentarea camerelor printr-un singur cablu. In sistemele de supraveghere cu mai multe canale (ex: NVR 32 canale), un switch performant devine esential pentru a evita pierderile de semnal si a asigura o transmisie constanta.

• Switch-ul PoE elimina nevoia de alimentatoare separate pentru camere IP.
• Routerul ofera conectivitate generala si acces la internet (optional, pentru acces remote).
• Se recomanda porturi Gigabit pentru sisteme cu camere Full HD sau 4K.



2. NVR IP cu numarul de canale potrivit – pentru inregistrare, control si stocare centralizata

NVR-ul (Network Video Recorder) este inima sistemului IP – el centralizeaza inregistrarile, controleaza camerele si permite acces local sau de la distanta. Este important sa alegi un NVR in functie de numarul de camere si rezolutia acestora, dar si de capacitatea de procesare si stocare. De exemplu, un NVR Hikvision cu 32 de canale si 320 Mbps este ideal pentru proiecte comerciale.

• Suporta camere IP de pana la 32MP.
• Ofera functii de redare video, detectie inteligenta, analiza si alerte.
• Permite configurare locala sau remote prin aplicatie si browser.



3. Camere IP compatibile – cu rezolutie Full HD, 4MP, 8MP sau 32MP, in functie de aplicatie

Camerele IP conectate la NVR trebuie sa fie compatibile ONVIF sau din acelasi ecosistem. Alegerea se face in functie de nevoile aplicatiei – pentru locuinte sunt suficiente camere de 2MP sau 4MP, in timp ce pentru magazine sau institutii se recomanda 8MP sau chiar 32MP pentru imagini ultra-detaliate.

• Camerele cu IR permit vizualizare pe timp de noapte.
• Modelele cu PoE simplifica instalarea (alimentare prin cablu de retea).
• Pentru NVR-uri avansate, se pot adauga camere cu functii AI (detectie faciala, linii virtuale).



4. Cabluri Ethernet (UTP Cat5e/Cat6) – pentru transmisie stabila de date si alimentare PoE

Cablurile de retea sunt esentiale in orice sistem IP. UTP Cat5e este standardul minim, dar pentru camere de inalta rezolutie sau distante mari, se recomanda cabluri Cat6. Acestea asigura o latime de banda mai mare si reduc interferentele.

• Foloseste cabluri ecranate (STP) in medii industriale sau cu multe surse electromagnetice.
• Pentru distante mai mari de 100 m, ia in calcul repetori sau extensoare PoE.
• Conectorii RJ45 trebuie sertizati corect pentru a evita pierderea semnalului.



5. HDD intern (ex: 4–8 sloturi SATA) – pentru stocarea inregistrarilor video

Un sistem cu NVR trebuie sa includa HDD-uri dedicate supravegherii, capabile sa functioneze 24/7. Capacitatea acestora se alege in functie de numarul de camere, rezolutie si perioada de arhivare dorita. De exemplu, un HDD de 1TB poate stoca pana la 7-10 zile de inregistrari pentru 4 camere Full HD.

• Se recomanda HDD-uri de tip „surveillance” (ex: Seagate SkyHawk, WD Purple).
• NVR-urile profesionale dispun de multiple sloturi SATA + eSATA extern.
• RAID-ul este util pentru backup si protectie la pierderea datelor.



6. Calculator sau laptop in aceeasi retea – pentru accesarea NVR-ului si a camerelor

Un PC sau laptop conectat la aceeasi retea locala iti permite sa accesezi sistemul de supraveghere rapid, prin IP-ul NVR-ului sau al camerelor. Astfel, poti vizualiza in timp real imaginile, poti reda inregistrari sau poti configura sistemul direct din browser.

• Accesul se face prin browser web (Edge, Chrome) sau aplicatii software (ex: iVMS-4200).
• PC-ul trebuie sa aiba o conexiune stabila la reteaua interna.
• Pentru sisteme complexe, se recomanda o statie de monitorizare dedicata.

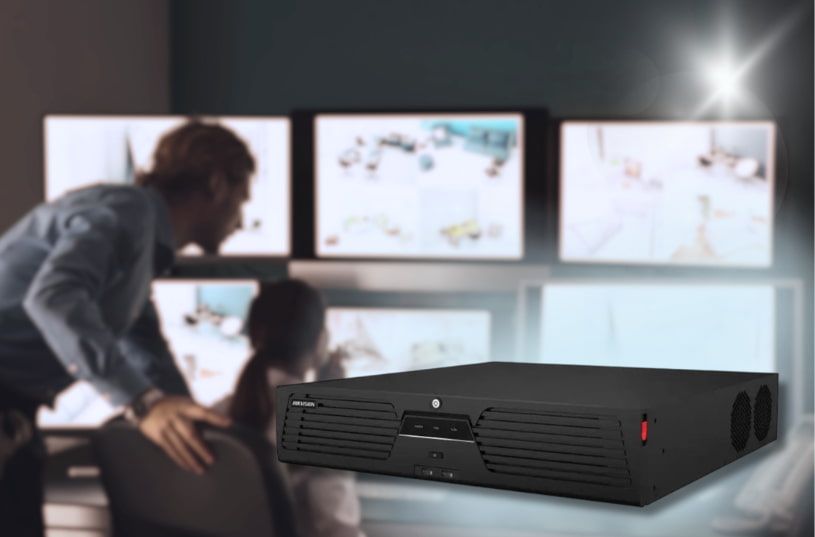

NVR 32 canale 32MP Hikvision, 320 Mbps, 8x SATA, 1x eSATA, RAID este un echipament de inregistrare video profesional, conceput pentru sisteme de supraveghere de mari dimensiuni, comerciale sau industriale. Acesta suporta pana la 32 de camere IP cu rezolutii de pana la 32MP si ofera o latime de banda de 320 Mbps pentru inregistrare si redare fluenta a fluxurilor video. Dispune de 8 sloturi SATA interne si 1 port eSATA pentru extinderea capacitatii de stocare, fiind ideal pentru proiecte unde se cere arhivare pe termen lung. Suporta configuratii RAID pentru protectia datelor si ofera o interfata web intuitiva pentru acces si configurare rapida. Performanta ridicata si compatibilitatea ONVIF il recomanda pentru centre comerciale, parcari, institutii publice si cladiri cu trafic intens.



Cum conectezi corect camerele IP, NVR-ul si calculatorul in aceeasi retea?

Pentru functionarea corecta a sistemului, toate componentele – camere IP, NVR si calculatoare – trebuie conectate in aceeasi retea locala (LAN). Conectarea se poate face direct printr-un switch PoE, care ofera atat alimentare, cat si transfer de date catre camerele IP, sau printr-un router care administreaza reteaua. Este esential ca toate dispozitivele sa comunice eficient intre ele, printr-un cablu de retea stabil si o configuratie coerenta.

Etape conectare

1.Conecteaza toate camerele IP la switch-ul PoE sau direct in porturile PoE ale NVR-ului

Prima etapa in conectarea unui sistem de supraveghere IP este legarea camerelor la sursa de date si alimentare. In functie de echipamentele disponibile, poti folosi fie un switch PoE dedicat, fie porturile PoE din NVR (daca acesta le include). Astfel, vei asigura atat alimentarea camerelor, cat si transmiterea fluxului video printr-un singur cablu Ethernet.

• Foloseste cabluri Cat5e/Cat6 pentru stabilitate si viteza.
• Verifica fiecare port PoE – unele camere necesita PoE+, mai ales cele PTZ.
• Noteaza ce camera e conectata la ce port, pentru identificare ulterioara.



2. Leaga NVR-ul la routerul principal sau la acelasi switch, folosind un port Gigabit

NVR-ul trebuie conectat in aceeasi retea locala cu celelalte echipamente. Legatura se face printr-un port Gigabit Ethernet, care ofera latimea de banda necesara pentru a procesa simultan fluxurile video de la mai multe camere. Conectarea la router permite si accesul la internet (pentru acces de la distanta sau notificari).

• Evita porturile Fast Ethernet (10/100 Mbps) in sistemele cu mai multe camere HD.
• Asigura-te ca NVR-ul are adresa IP in aceeasi clasa ca routerul.
• In proiecte extinse, NVR-ul se poate conecta direct la switch-ul PoE.



3. Asigura-te ca si calculatorul este conectat la aceeasi retea

Pentru a putea accesa NVR-ul si camerele din browser sau aplicatie, calculatorul trebuie sa fie conectat la acelasi router sau switch cu celelalte echipamente. Aceasta regula de baza garanteaza ca toate dispozitivele sunt in aceeasi retea LAN, lucru necesar pentru comunicarea corecta.

• Verifica conexiunea PC-ului (prin cablu sau Wi-Fi) si clasa IP (ex: 192.168.1.x).
• Evita retelele diferite (Wi-Fi guest, VLAN separat) care blocheaza accesul.



4. Verifica LED-urile de conectare si alimentare pentru fiecare echipament

LED-urile de pe camere, switch si NVR sunt indicatori rapizi si utili pentru diagnostic. Ele arata daca un dispozitiv este alimentat si daca exista comunicare activa in retea. In cazul in care un LED nu se aprinde, e posibil sa existe o problema de alimentare, cablu defect sau port PoE nefunctional.

Semnificatii frecvente ale LED-urilor

• Verde intermitent: transmisie de date activa.
• Verde constant: alimentare prezenta, dar fara trafic.
• LED stins: lipsa conexiune sau alimentare.



5. Acceseaza interfata NVR-ului de pe calculator prin IP local pentru verificare

Ultimul pas este accesarea NVR-ului dintr-un browser web sau aplicatie dedicata, folosind adresa sa IP locala. De aici poti vedea daca toate camerele sunt recunoscute, poti face setari de baza si verifica inregistrarea. Este recomandat sa schimbi parola implicita si sa setezi un IP fix pentru stabilitate.

• Introdu IP-ul NVR-ului in browser (ex: 192.168.1.110).
• Autentifica-te cu userul si parola (implicit admin/admin sau setat anterior).
• Verifica daca toate camerele apar in lista, cu semnal video activ.
• Poti folosi si aplicatii ca iVMS-4200, Guarding Vision sau DMSS pentru acces avansat.



Ce setari de IP trebuie facute pentru acces rapid si stabil la inregistrari?

Setarile IP sunt esentiale pentru a asigura acces constant si fara conflicte intre echipamente. Fiecare camera IP si NVR-ul trebuie sa aiba o adresa IP unica in aceeasi clasa cu routerul sau cu reteaua locala. Poti lasa DHCP activ pentru detectare automata, dar este recomandat sa setezi IP-uri statice pentru a evita probleme la repornirea echipamentelor sau pierderea conexiunii in retele complexe.

Setari IP recomandate:

• Aloca adrese IP fixe camerelor si NVR-ului, din intervalul local (ex: 192.168.1.100 – 192.168.1.199).


• Verifica masca de subretea (Subnet Mask) – de obicei 255.255.255.0.


• Seteaza gateway-ul corect (adresa routerului).


• In cazul sistemelor comerciale, foloseste o adresa IP externa fixa pentru acces remote.


• Poti gestiona setarile IP direct din interfata NVR-ului sau aplicatia software de configurare.



Cum accesezi camerele de supraveghere din retea prin browser sau aplicatie?

Accesul la camerele IP si inregistrarile stocate pe NVR se face cel mai usor dintr-un browser web (ex: Chrome, Edge) sau dintr-o aplicatie dedicata (Windows, Android, iOS). Majoritatea NVR-urilor Hikvision, Dahua sau Uniview vin cu aplicatii mobile si desktop gratuite, care permit vizualizare live, playback, export video si setari. Din browser, poti introduce IP-ul NVR-ului in bara de adrese si te autentifici cu numele de utilizator si parola.

1. Acces local: prin IP-ul NVR-ului in browser (ex: 192.168.1.110)

Accesul local este cea mai simpla metoda de a vizualiza si configura un sistem NVR. Prin introducerea adresei IP a NVR-ului intr-un browser web (ex. Chrome, Edge), poti accesa interfata grafica unde sunt afisate camerele, inregistrarile si optiunile de configurare. Aceasta metoda este ideala pentru locuinte, birouri sau centre de control locale.

• Nu necesita conexiune la internet.
• Viteza mare de incarcare si redare a inregistrarilor.
• Posibilitatea de a face setari avansate direct din interfata.



2. Acces remote: prin platforme P2P (scanarea unui cod QR din aplicatie)

Pentru utilizatorii care doresc sa acceseze camerele IP din afara retelei (de pe telefon sau laptop), accesul P2P este solutia cea mai rapida. Trebuie doar sa scanezi codul QR de pe NVR in aplicatia mobila si sistemul devine vizibil de oriunde ai internet. Nu este necesara configurarea manuala a retelei sau a porturilor.

• Conectare instantanee fara IP fix sau DDNS.
• Functioneaza pe conexiuni mobile (4G/5G) si Wi-Fi.
• Ideal pentru utilizatorii fara cunostinte tehnice.



3. Aplicatii populare: Hik-Connect, iVMS-4200, Guarding Vision, DMSS

Producatorii mari de echipamente video (Hikvision, Dahua, Uniview) ofera aplicatii gratuite pentru acces si monitorizare. Aceste aplicatii permit vizualizare live, playback, configurare notificari si chiar control PTZ. iVMS-4200 este potrivita pentru PC-uri, iar DMSS sau Hik-Connect pentru Android/iOS.

Ce poti face cu aplicatiile mobile?

• Vezi camerele in timp real, individual sau in grila.
• Configurezi notificari la miscare sau intruziune.
• Accesezi arhiva video filtrata dupa data, ora, camera.



4. Suport pentru alerte in timp real, playback inregistrari si control camere PTZ

Un sistem NVR modern ofera functii inteligente de detectie miscare, recunoastere faciala sau zone de intruziune, iar alertele pot fi trimise in timp real prin aplicatie sau e-mail. In plus, poti revedea inregistrarile dupa data, eveniment sau camera, iar camerele PTZ pot fi controlate direct din interfata.

Functii utile integrate

• Alerte push pe telefon cand este detectata miscare neautorizata.
• Playback selectiv pe intervale orare sau evenimente.
• Control complet asupra camerelor PTZ (zoom, rotire, urmarire automata).



5. Interfata web cu meniu intuitiv pentru configurare si vizualizare arhiva

Interfata grafica a unui NVR accesata din browser ofera meniuri organizate pe categorii: camere, stocare, sistem, retea, utilizatori. Designul este gandit pentru a fi usor de folosit, chiar si de catre cei fara experienta. Prin aceasta interfata poti gestiona intreaga infrastructura video dintr-un singur punct.

Ce poti configura din interfata web?

• Adaugare camere IP manual sau automata (auto-discovery).
• Setari de inregistrare: program, evenimente, suprascriere.
• Vizualizare inregistrari arhivate si export pe USB.



Intrebari Frecvente (FAQ) – Conectare camere supraveghere la o retea de calculatoare

• Poti conecta camerele direct la calculator fara NVR?

Da, este posibil, dar vei avea nevoie de software special pentru inregistrare si vizualizare, iar stocarea nu va fi centralizata sau sigura pe termen lung.



• Este necesar internetul pentru a vedea camerele?

Nu pentru acces local. Ai nevoie de internet doar daca vrei acces la distanta prin aplicatie sau browser din afara retelei.



• Ce router trebuie sa folosesti pentru un sistem NVR?

Un router Gigabit este recomandat pentru a gestiona fluxurile video ale mai multor camere IP. In retele mari, se recomanda switch-uri dedicate.



• Cum identifici IP-ul NVR-ului in retea?

Poti folosi softul de detectare al producatorului (ex: SADP Tool pentru Hikvision) sau verifica direct in interfata routerului.



• De ce nu apar camerele IP in NVR?

Camerele pot fi in alt subnet, au IP duplicat sau nu sunt compatibile ONVIF. Verifica alimentarea si conectarea in acelasi LAN.

Configurarea corecta a retelei de calculatoare este esentiala pentru functionarea eficienta si accesul usor la un sistem de supraveghere IP, mai ales cand folosesti un NVR cu 32, 64 sau 128 de canale. Indiferent daca este vorba despre o locuinta, un birou sau un proiect comercial de mari dimensiuni, conectarea corecta a echipamentelor (camere, NVR, router, PC), setarea adreselor IP si utilizarea aplicatiilor dedicate asigura un control complet asupra sistemului – de la vizualizarea live si stocarea video locala, pana la accesul securizat de la distanta. Prin respectarea pasilor prezentati, poti construi o retea stabila si usor de gestionat, pregatita pentru extindere si adaptata la nevoile tale de securitate, indiferent de complexitatea proiectului.
