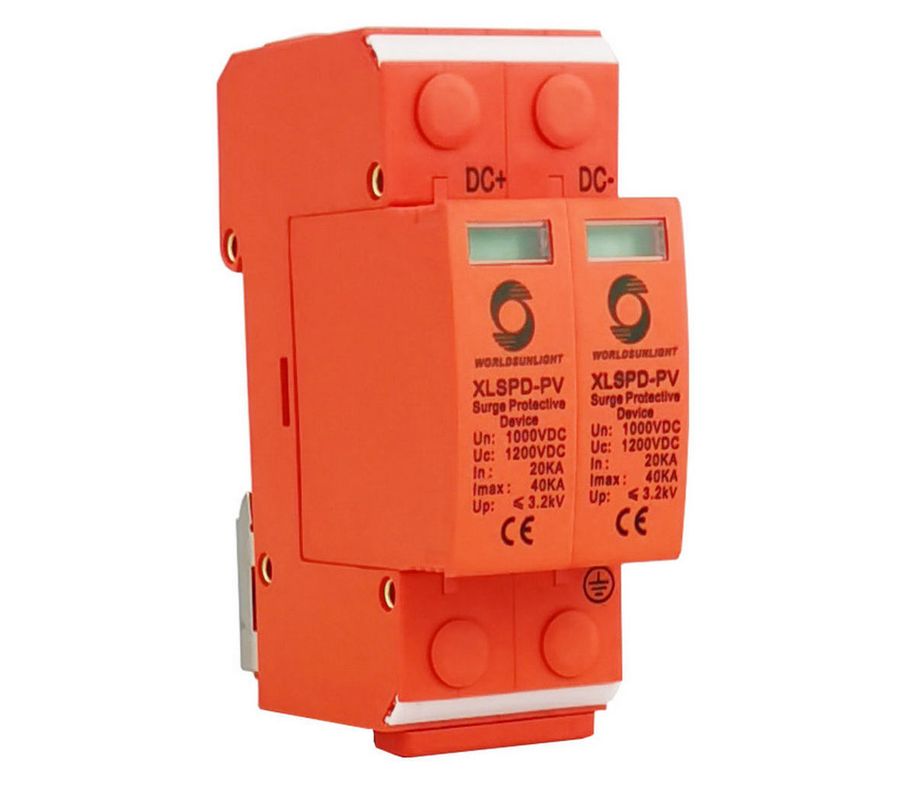

[RESIGILAT] Siguranta / descarcator pentru protectie la supratensiune tranzitorie max 1000V
Descriere
Descriere produs
Conform legii 216 din 10 iulie 2023 persoanele JURIDICE pot achizitiona produse fotovoltaice cu TVA 5% daca revand aceste produse la persoane fizice, dupa ce completeaza o declaratie pe propria raspundere. Declaratia pentru persoane jurdice o gasiti AICI.
Persoanele FIZICE care achizitioneaza panouri pentru alte destinatii decat locuinta trebuie sa completeze o declaratie pe propria raspundere, pe care o gasiti AICI.
Dispozitivul protejeaza circuitul electric impotriva supratensiunii bruste. Supratensiunile din instalatii rezulta din lovituri de trasnet sau inductie de curenti. Cand apare o tensiune care depaseste starea de declansare a dispozitivului, contactele + si - sunt scurtcircuitate la masa. Este absolut necesar sa se aplice pe firele de la panourile fotovoltaice la invertorul fotovoltaic.
Aceasta versiune este conceputa pentru a fi instalata pe firele care fac legatura intre panourile fotovoltaice si invertor. Se aplica instalatiilor de inalta tensiune, deci parametrul de functionare Uc = 1200V (tensiune normala de functionare pana la 1000V)
In caz de supratensiune/trasnet, tensiunea din instalatie se reduce la un nivel nu mai mare de 3.2kV.
Exemplu circuit:
Schema de conexiuni electrice:
Specificatii tehnice
Specificatii tehnice
- Garantie 24 luni
- Ecotax 0.08
- Brand Atu Tech
| Model | XLSPD-PV |
| Poli | 2P |
| Clasa test | Ⅱ |
| Un (V DC) | 500 |
| Uc (V DC) | 650 |
| In(8/20)us (kA) | 20 |
| Imax(8/20)us (kA) | 40 |
| Up (kV) | 3.8 |
| Grosime cablu plin(mm²) | 4~25 |
| Grosime cablu litat (mm²) | 4~16 |
| Lungime dezizolare(mm) | 10 |
| Terminale | MS |
| Clasa de protectie | IP40 |
| Mediu de instalare | Fara soc sau vibratii puternice |
| Altitudine(m) | ≤ 2000 |
| Temperatura de operare | -3.0~+70°C |
| Umiditate | 30%~90% |
| Instalare | Pe sina DIN H35-7.5/DIN35 |
