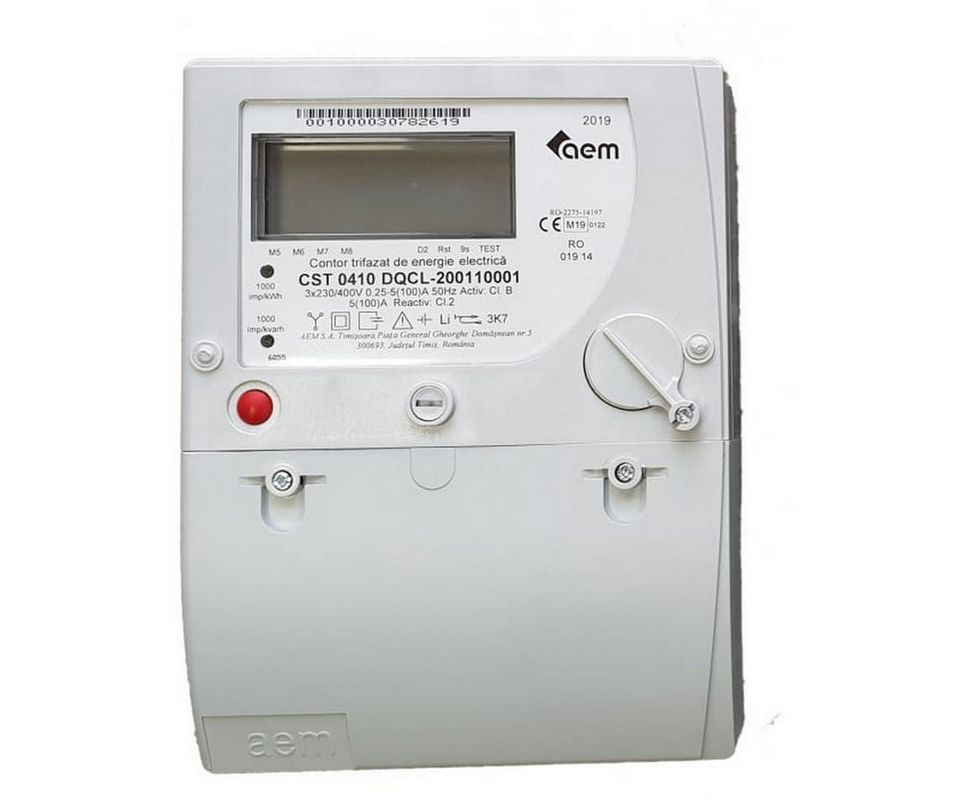

Contor electronic trifazat, monotarif, activ si reactiv, 100A, AEM, CST0410
Contoarele CST 0410 sunt incluse in categoria dispozitivelor de masurare a lucrului si sunt concepute pentru a inregistra consumul de energie electrica activa si reactiva in cazul consumatorilor casnici, agentilor comerciali si a utilizatorilor industriali cu consum mic care folosesc sisteme de tarifare multipla pentru facturarea energiei electrice.
| Tensiunea nominala Un (V) | 3x58/100 V...3x240/416 V 3x100 V...3x416 V |
| Curentul nominal In (A) |
1 A, 5 A pentru contorul cu conectare prin transformatori
|
| Curentul de baza Ib (A) | 5 A, 10 A pentru contorul cu conectare directa |
| Curentul maxim Imax (A) |
6 A, 10 A, 20 A pentru contor cu conectare prin transformatori 40 A, 60 A, 80 A, 100 A pentru contor cu conectare directa.
|
| Frecventa nominala fn (Hz) | 50 Hz sau 60 Hz |
| Domeniu de frecventa (Hz) | 45...65 |
| Constanta contorului (imp/kWh) | 1000/5000/10000 |
| Dimensiuni de gabarit | 254x178x70 mm, conform figurii 2 |
| Dimensiuni de prindere in 3 puncte | 154x171 mm, conform figurii 2 |
| Afisaj | LCD custom design 80x30 mm conform figurii 1 |
| Schema conexiuni | L1L1L2L2L3L3NN |
| Port optic si bucla de curent | conform IEC 62056-21 |
| Grad de protectie | IP 51 |
| Dispozitiv de testare | LED pentru imp/kWh + LED pentru imp/kvarh |
