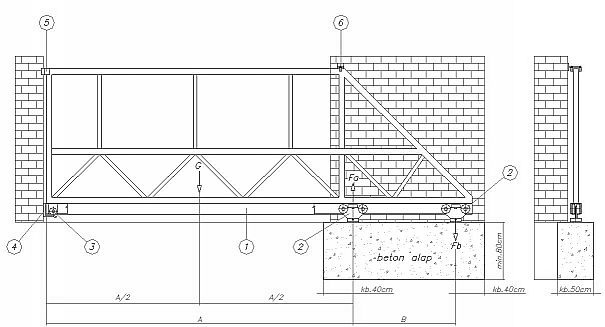

1. Sina"C"
2. Carucioare cu role
3. Rola de sustinere
4. Opritor capat cursa
5. Opritor superior
6. Rola superioara

A: Golul efectiv al portii + distanta dintre caruciorul interior si gol
B: Distanta dintre carucioare
G: Greutatea portii
Fa: Forta care actioneaza asupra caruciorului interior
Fb: Forta care actioneaza asupra caruciorului exterior

Cand poarta este deschisa directia fortelor Fa si Fb  se inverseaza

Greutatea fundatiei de beton(beton alap) trebiue sa depaseasca valoarea de 2 Fb .

Greutatea specifica a betonului: 2,2 kp/dm³

Valoarea “Fa” la alegerea carucioarelor, iar valoarea “Fb” trebuie considerate la alegerea tipului de sina "C".

In general se considera pentru alegerea valorii distantei  B o treime, 1/3 din A, dar de obiciei

e de preferat o valoare mai mare a distantei B.

Astfel daca exista spatiu suficient pentru o deschidere mai mare, e de preferat ca valoarea B sa fie cat mai mare, astfel carucioarele ruleaza mai usor, si prin consecinta durata de viata a sinei”C” si

a motorului(in cazul in care poarta e automatizata)va creste.

Daca spatiul este limitat, valoarea minima B min.se calculeaza astfel:

    Bmin.=  G  A             Bmin.=  G  A
               2(Fa-G)                        2Fb

La calculul de sus valoarea Fa se refera la carucioare, iar valoare Fb asupra sinei “C”                După efectuarea calculelor prin ambele formule, se va alege rezultatul cu valoare mai mare.
