Montaj corect si reglaj eficient al senzorului tip perdea

Un detector de miscare de tip perdea este un senzor special proiectat pentru a monitoriza o zona ingusta si lunga, cum ar fi un coridor, o usa glisanta sau o fereastra. Spre deosebire de senzorii clasici care acopera un unghi larg, acest tip de dispozitiv creeaza un „perete invizibil” de detectie, ideal pentru protectie perimetrala interioara, fara a declansa alarme false in urma miscarilor din apropiere, dar in afara zonei de acoperire. Functioneaza pe baza unui senzor PIR (infrarosu pasiv), are de obicei un consum redus de energie, dimensiuni compacte si se monteaza discret, la o inaltime si un unghi precis. Alegerea locatiei potrivite si reglajul sensibilitatii sunt esentiale pentru a obtine detectie eficienta, fara erori.

Pentru a instala corect un astfel de senzor de tip perdea, trebuie sa tii cont de zona monitorizata, de inaltimea de montaj (in general 2,4 m), de viteza obiectelor detectabile (intre 0,3 si 1 m/s) si de factori de mediu precum temperatura, curentii de aer sau reflexiile de la geamuri. Instalarea unui detector de miscare de tip perdea se face de obicei pe pereti verticali, in puncte fixe, si este important ca detectorul sa nu fie obstructionat de obiecte sau expus direct la surse de caldura.

Piata senzorilor de siguranta tip perdea ar putea depasi 1,7 miliarde USD pana in 2030, potrivit estimarilor, datorita extinderii digitale in fabrici si a utilizarii robotilor in procesele de ambalare. Aceste detectoare devin tot mai importante pentru automatizarea eficienta si protectia perimetrala in industrie.



Cuprins:

• Ce este un detector de miscare tip perdea si unde se foloseste cel mai eficient?
• Cum alegi locul potrivit pentru montajul unui detector tip perdea?
• La ce inaltime si unghi se monteaza corect un detector de miscare tip perdea?
• Cum reglezi sensibilitatea si zona de detectie pentru a evita alarmele false?
• Ce greseli trebuie evitate cand instalezi un detector de tip perdea in interior?

Ce este un detector de miscare tip perdea si unde se foloseste cel mai eficient?



Un detector de miscare de tip perdea este un senzor cu fascicul ingust, proiectat sa detecteze miscarea intr-o zona lunga si ingusta, asemanatoare unei perdele invizibile. Acesta este folosit pentru protectia perimetrala interioara, fiind eficient in monitorizarea punctelor fixe precum geamuri, usi glisante sau culoare inguste. Functioneaza pe baza tehnologiei PIR (infrarosu pasiv) si utilizeaza un algoritm digital pentru a reduce alarmele false cauzate de variatii de temperatura sau curenti de aer.

1. Supravegherea usilor de balcon, ferestrelor si vitrinelor

Senzorii de miscare de tip perdea sunt excelenti pentru protejarea punctelor de acces vulnerabile, precum usi de balcon, ferestre mari sau vitrine stradale. Datorita fasciculului ingust, senzorul poate fi montat paralel cu geamul, creand o bariera invizibila care detecteaza miscarea doar daca cineva incearca sa patrunda prin acel punct.

Aceasta metoda este preferata in locuintele de la parter, spatii comerciale si apartamente, deoarece ofera protectie precisa fara a acoperi zone inutile, reducand astfel riscul alarmelor false.

• Acopera exact zona de acces, fara interferente cu spatiul interior
• Detecteaza miscari apropiate de geam, dar ignora traficul exterior
• Ideal pentru camere cu ferestre mari sau vitrine expuse
• Montaj discret, cu dimensiuni compacte si culoare adaptata decorului



2. Monitorizarea coridoarelor sau spatiilor cu acces limitat

Datorita unghiului ingust de detectie, senzorii tip perdea sunt perfecti pentru monitorizarea zonelor de trecere inguste, cum sunt coridoarele, holurile de acces sau intrarile secundare. In aceste spatii, un senzor standard ar capta si miscari laterale, generand alarme false.

Detectorul tip perdea creeaza o zona de detectie liniara, de-a lungul coridorului, ceea ce permite detectarea precisa a miscarii in directia dorita si excluderea miscarilor laterale sau ambientale.

• Supravegherea accesului in cladiri de birouri sau scari de bloc
• Monitorizarea culoarelor inguste din magazine sau depozite
• Controlul intrarilor in camere tehnice sau servere
• Detectarea trecerii neautorizate in spatii restrictionate



3. Protectie discreta in birouri, apartamente sau spatii comerciale

Senzorii tip perdea sunt discreti si usor de integrat in orice decor, datorita dimensiunilor compacte si variantelor de culoare disponibile (alb, maro etc.). Acest lucru ii face ideali pentru birouri, apartamente sau spatii comerciale, unde estetica este importanta, dar si unde traficul uman este controlat.

Montati la marginea unei ferestre sau intr-un colt, acesti senzori devin aproape invizibili si nu deranjeaza vizual, dar ofera in acelasi timp un nivel ridicat de protectie.

• Montaj elegant si neintrerupt al fluxului arhitectural
• Fara expunere evidenta a echipamentului de securitate
• Ideal pentru locatii unde clientii sau angajatii trebuie sa se simta confortabil
• Poate fi combinat cu alte sisteme (magnetici, contacte, senzori de geam spart)



4. Detectia tintelor cu viteze reduse (0,3 – 1 m/s), potrivit cu standardele EN50131

Senzorii tip perdea sunt calibrati pentru a detecta miscari lente, intre 0,3 si 1 metru pe secunda, exact conform cerintelor din standardul EN50131 pentru detectoare de intruziune. Acest lucru ii face eficienti in situatii in care un intrus se deplaseaza incet, incercand sa evite declansarea alarmei.

Aceasta sensibilitate este cruciala in spatii unde nu exista trafic constant si unde orice miscare este suspecta, cum ar fi pe timpul noptii, in cladiri inchise sau in spatii comerciale dupa program.

Avantaje in detectia tintelor lente:

• Recunoaste miscari lente, specifice tentativelor de efractie
• Nu reactioneaza la fluctuatii ambientale sau animale mici
• Ideal pentru aplicatii rezidentiale si comerciale cu grad ridicat de risc
• Respecta cerintele din standardele europene privind detectia si securitatea

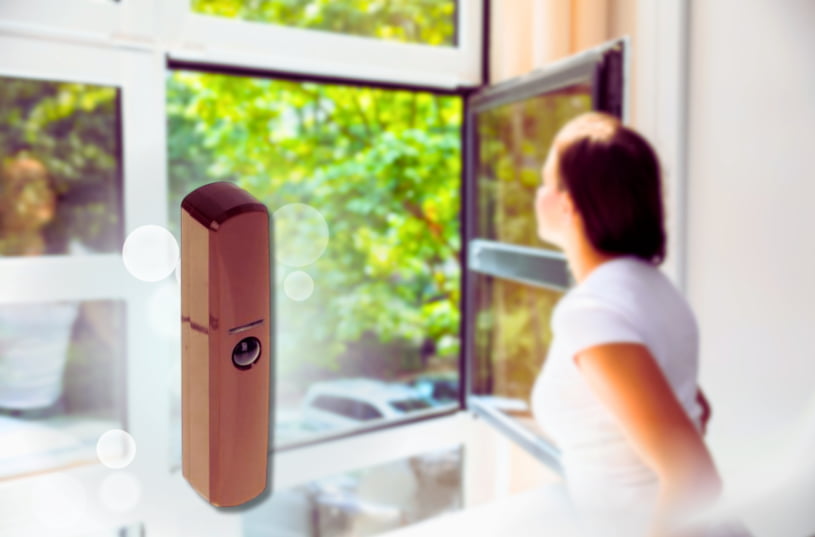

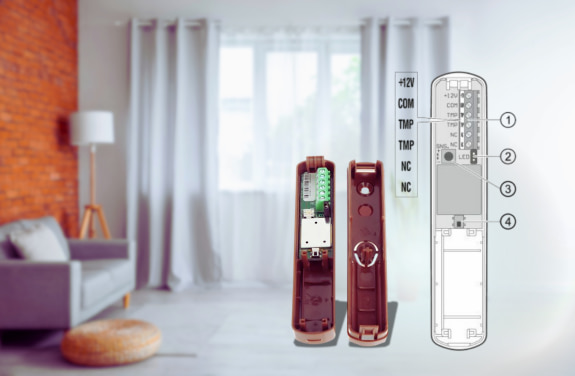

Detectorul de miscare de tip perdea SATEL CD-2-BR Maro este un senzor PIR cablat, proiectat pentru protectie perimetrala interioara, cu o zona de detectie ingusta si precisa – ideal pentru ferestre, usi glisante sau coridoare. Acesta functioneaza pe baza unui algoritm digital avansat, cu compensare termica, ceea ce reduce semnificativ alarmele false cauzate de fluctuatii de temperatura sau curenti de aer. Dispozitivul are dimensiuni compacte, un consum energetic redus si permite reglarea sensibilitatii prin potentiometru. Datorita LED-ului de semnalizare si protectiei tamper, senzorul este usor de testat si sigur pentru instalatii profesionale. Culoarea maro il face potrivit pentru montaj discret in spatii cu tamplarie sau decor inchis la culoare.

Cum alegi locul potrivit pentru montajul unui detector tip perdea?

Locul de instalare influenteaza direct eficienta si acuratetea detectiei. Pentru performanta optima, detectorul trebuie montat in partea superioara a unui perete, orientat paralel cu zona de acces, astfel incat sa creeze un „zid” de detectie invizibil. Zona acoperita este de obicei 5 m lungime x 1 m latime, la un unghi de detectie de aproximativ 15°.

1. Monteaza senzorul la marginea ferestrei sau usii, nu direct in centrul peretelui

Pentru ca detectorul de miscare tip perdea are un fascicul ingust si directional, acesta trebuie montat paralel cu zona monitorizata, nu perpendicular pe perete. Cele mai bune rezultate se obtin cand senzorul este amplasat la marginea usii, ferestrei sau vitrinei, astfel incat sa supravegheze direct zona de acces.

Montajul in centrul peretelui, departe de obiectivul de protectie, poate duce la pierderi in zona activa de detectie si la lipsa declansarii alarmei in caz de patrundere.

De ce este important montajul lateral:

• Aliniaza fasciculul de detectie exact cu zona de risc
• Asigura acoperire completa a punctului vulnerabil (usa, geam)
• Evita "punctele moarte" din campul vizual al senzorului
• Reduce sansele de activare accidentala de la miscari in plan secundar



2. Evita pozitionarea in dreptul surselor de caldura (radiatoare, ferestre insorite)

Senzorii PIR (infrarosu pasiv), inclusiv cei de tip perdea, sunt sensibili la variatiile de temperatura. Daca sunt montati in apropierea unor surse de caldura, cum ar fi calorifere, aparate de aer cald sau ferestre cu lumina directa a soarelui, pot genera alarme false sau functiona incorect.

Temperaturile fluctuante pot afecta algoritmul de detectie si pot crea semnale eronate, confundand schimbarea termica ambientala cu prezenta unei persoane.

Sfaturi pentru evitarea interferentelor termice:

• Nu monta senzorul deasupra radiatoarelor sau convectoarelor
• Evita expunerea directa la lumina solara in timpul zilei
• Fereste-l de spoturi incandescente sau lampi cu halogen
• Alege un perete umbros, stabil din punct de vedere termic



3. Nu obstructiona senzorul cu perdele, mobilier sau alte obiecte fixe

Un senzor de tip perdea functioneaza corect doar daca are linie directa de vizibilitate spre zona monitorizata. Perdelele groase, draperiile, ghivecele cu plante sau obiectele de mobilier inalte pot obstructiona fasciculul de detectie, reducand eficienta senzorului sau blocand complet semnalul.

Este esential sa pastrezi zona libera in fata senzorului, pe toata lungimea si inaltimea campului sau vizual.

Ce sa eviti in fata senzorului:

• Perdele sau jaluzele care se misca cu curentii de aer
• Dulapuri, rafturi, usi glisante sau decoratiuni suspendate
• Obiecte plasate la inaltime, in raza directa de detectie
• Montaj in spatii aglomerate sau colturi inguste cu obstacole



4. Alege un loc stabil, fara vibratii sau miscari ambientale constante

Senzorii PIR pot fi afectati de vibratii sau miscari constante ale suprafetei pe care sunt montati. Daca sunt instalati pe suprafete instabile – cum ar fi pereti subtiri, rame de geamuri, structuri mobile sau suporti slab fixati – pot aparea alarme false sau erori de functionare.

Pentru un montaj sigur si eficient, senzorul trebuie fixat pe un perete solid, fara vibratii, preferabil din beton, caramida sau structura fixa.

• Fixeaza senzorul pe un perete interior sau stalp de sustinere
• Evita usile, ferestrele sau zonele cu trafic frecvent care produc vibratii
• Nu monta pe panouri de rigips subtiri sau pe mobilier mobil
• Foloseste suruburi si dibluri potrivite pentru materialul de prindere

Util: Instalarea corecta contribuie la reducerea alarmelor false cu pana la 40%.



La ce inaltime si unghi se monteaza corect un detector de miscare tip perdea?

Pentru ca detectorul sa functioneze corect, trebuie montat la o inaltime standard de aproximativ 2,4 metri, cu un unghi fixat direct catre zona de trecere. Unghiul de inclinare este setat din carcasa senzorului, iar majoritatea modelelor permit reglaje verticale de finete pentru adaptare la diverse configuratii de spatiu.

1. Inaltime recomandata: 2,2 – 2,4 m fata de podea

Pentru a asigura detectia corecta a miscarii in zona dorita, inaltimea de montaj standard pentru un detector de miscare tip perdea este cuprinsa intre 2,2 si 2,4 metri de la nivelul podelei. La aceasta inaltime, fasciculul ingust al senzorului creeaza o „perdea” invizibila in plan vertical, perfecta pentru protejarea usilor, ferestrelor sau culoarelor.

Montajul prea jos poate scurta raza de detectie, iar montajul prea sus poate permite trecerea nedetectata pe sub zona activa.

De ce conteaza inaltimea?

• Permite acoperirea completa a punctului de acces (usa, fereastra)
• Asigura functionarea optima a lentilei de tip curtain
• Previne zonele moarte si detectia intarziata
• Respecta parametrii tehnici ai celor mai multe modele de senzori PIR



2. Unghi de inclinare ajustabil, in functie de inaltimea tavanului

Majoritatea senzorilor de miscare tip perdea permit ajustarea unghiului vertical, astfel incat fasciculul de detectie sa fie aliniat perfect cu zona dorita. Aceasta reglare este esentiala in spatii cu tavane mai inalte sau mai joase decat standardul.

Daca unghiul este prea inclinat in jos, senzorul poate detecta doar miscari foarte apropiate. Daca este prea drept sau orientat in sus, poate rata complet tinta.

• Regleaza inclinarea in functie de distanta fata de obiectivul protejat
• Pentru coridoare lungi, foloseste inclinare usoara in jos
• Verifica acoperirea zonei cu testul de activare LED, daca senzorul permite
• Evita inclinarea spre tavan sau spre podea la unghiuri extreme



3. Foloseste instrumente de nivel pentru montaj precis

Un senzor montat stramb sau dezechilibrat va avea o zona de detectie deformata, ceea ce poate duce la alarme false sau la lipsa detectiei. Pentru a evita astfel de erori, este recomandat sa folosesti un nivela cu bula (clasic) sau un laser de nivel in timpul montajului.

Un montaj corect aliniat orizontal asigura functionarea optima a lentilei si o acoperire precisa a spatiului protejat.

Instrumente utile pentru montaj:

• Nivela cu bula pentru verificarea pozitiei pe orizontala
• Nivela laser pentru aliniere precisa la pereti si pardoseala
• Ruleta sau rigla pentru masurarea distantei de la podea
• Surubelnita si dibluri potrivite pentru fixarea sigura



4. Respecta specificatiile producatorului referitoare la unghi si distanta

Fiecare senzor vine cu un manual tehnic in care sunt precizate exact distanta maxima de detectie, inaltimea ideala si unghiul de acoperire. Aceste specificatii sunt testate in conditii standard si trebuie respectate pentru a obtine rezultatele promise de producator.

Ignorarea acestor indicatii poate duce la instalari defectuoase, la detectie incompleta sau la generarea de alarme false, mai ales in spatii sensibile sau cu trafic intens.

Ce trebuie verificat in specificatiile tehnice:

• Unghi de detectie (ex: 15° – tipic pentru lentila perdea)
• Distanta maxima de acoperire (ex: 5 m, 10 m)
• Viteza tinta detectabila (ex: 0,3 – 1 m/s)
• Clasa de mediu si temperatura de functionare (ex: EN50130-5, -10°C la +55°C)

In conditii corecte de instalare, senzorul tip perdea poate functiona cu precizie de peste 90%.



Cum reglezi sensibilitatea si zona de detectie pentru a evita alarmele false?

Detectoarele moderne includ un potentiometru de reglaj al sensibilitatii sau functii de auto-adaptare, in functie de nivelul de zgomot ambiental. Pentru a evita alarmele false, este esential sa ajustezi sensibilitatea in raport cu conditiile din mediu (temperatura, umiditate, curenti de aer) si viteza estimata a obiectelor care pot genera alarma (intre 0,3 si 1 m/s).

1. Testeaza senzorul cu o tinta reala (persoana) care se deplaseaza normal

Cel mai eficient mod de a verifica functionarea corecta a unui senzor de miscare tip perdea este sa folosesti o tinta reala – o persoana care merge normal prin zona monitorizata. Aceasta simulare iti permite sa observi daca detectorul activeaza semnalul (LED sau iesirea de alarma) in momentul potrivit si in zona corecta.

Aceasta metoda practica este esentiala dupa montaj, deoarece fiecare spatiu poate avea caracteristici unice (inaltime, temperatura, lumina ambientala) care influenteaza detectia.

De ce este important testul real?

• Reproduce conditiile reale de detectie
• Identifica eventuale puncte moarte sau intarzieri de activare
• Permite ajustari fine inainte de armarea sistemului
• Asigura functionarea conform standardului EN50131 (viteza tinta: 0,3–1 m/s)



2. Ajusteaza sensibilitatea la nivel mediu pentru inceput

Setarea sensibilitatii este un pas esential in configurarea corecta a senzorului. Daca nivelul este prea scazut, senzorul nu va detecta miscarea. Daca este prea ridicat, poate reactiona la fluctuatii de temperatura sau curenti de aer, generand alarme false.

Cel mai recomandat este sa incepi cu sensibilitatea setata la nivel mediu, apoi sa o ajustezi in functie de rezultate, in urma testarii cu tinta reala.

Sfaturi pentru reglaj progresiv:

• Nivel mediu = echilibru intre performanta si stabilitate
• Testeaza la acest nivel in diferite momente ale zilei
• Creste usor sensibilitatea daca detectia este slaba
• Redu sensibilitatea daca apar declansari fara miscare reala



3. Verifica feedback-ul vizual prin LED-ul de semnal (unele modele indica activarea)

Multe modele de senzori de tip perdea sunt dotate cu LED de semnalizare, care se aprinde la detectarea miscarii sau la activarea senzorului. Acest feedback vizual este extrem de util in etapa de testare, deoarece confirma in timp real ca senzorul a „vazut” tinta si ca semnalul de activare a fost transmis.

LED-ul este, de obicei, activabil/dezactivabil din setari si trebuie urmarit in timpul testelor de mers sau miscari controlate in fata senzorului.

Utilitate practica a LED-ului de semnal

• Confirma activarea senzorului fara a verifica centrala
• Ajuta la reglajul precis al unghiului si pozitiei senzorului
• Permite testarea individuala a fiecarui senzor in sistem
• Usor de folosit de catre instalatori si tehnicieni in teren



4. Evita setarea la sensibilitate maxima in medii instabile (curenti puternici, variatii termice)

Desi tentant pentru acoperire maxima, setarea sensibilitatii la nivel maxim nu este recomandata in spatii unde exista factori de perturbare: curenti de aer, ferestre deschise, radiatoare, aparate electrice sau variatii bruste de temperatura. Aceste schimbari pot fi interpretate eronat de senzor ca miscare reala, generand alarme false repetate.

Setarea corecta in astfel de medii instabile este una moderata, combinata cu pozitionare inteligenta si evitarea zonelor expuse.

Cand sa NU folosesti sensibilitatea maxima:

• In incaperi cu geamuri mari orientate spre soare
• In apropierea sistemelor HVAC sau ventilatoarelor
• In spatii deschise, unde temperatura variaza rapid
• In camere cu usi exterioare care se deschid frecvent



Ce greseli trebuie evitate cand instalezi un detector de tip perdea in interior?

Multe alarme false sau lipsa detectiei apar din cauza unor erori simple de instalare. Printre cele mai frecvente se numara montarea la inaltime sau unghi incorect, obstructionarea fasciculului de detectie si ignorarea conditiilor de mediu. Un alt aspect neglijat este testarea dupa montaj, esentiala pentru a verifica daca senzorul acopera corect zona dorita.

1. Montaj prea jos sau prea sus, care scoate zona tinta din fasciculul de detectie

Una dintre cele mai frecvente greseli la montarea unui detector de miscare tip perdea este alegerea unei inaltimi incorecte. Daca senzorul este montat prea jos, detecteaza doar la nivelul podelei, iar daca este prea sus, fasciculul poate trece deasupra zonei tinta. In ambele cazuri, se reduce drastic eficienta sistemului.

Pentru rezultate optime, monteaza senzorul la 2,2 – 2,4 m si verifica raza de actiune conform specificatiilor tehnice ale producatorului.

• Foloseste ruleta si nivela pentru a respecta inaltimea corecta
• Consulta diagrama de detectie din manualul senzorului
• Fa teste de mers cu o persoana in zona tinta
• Evita improvizatiile sau montajul „din ochi”



2. Pozitionare langa surse de caldura sau in bataia directa a soarelui

Senzorii PIR, inclusiv cei tip perdea, pot fi afectati de variatii bruste de temperatura, care sunt interpretate eronat ca miscare. Daca senzorul este montat langa calorifere, aeroterme, ferestre insorite sau lampi incandescente, pot aparea alarme false frecvente.

Pozitionarea senzorului departe de aceste surse este esentiala pentru o functionare stabila si corecta.

• Monteaza senzorul pe un perete interior, ferit de soare
• Evita zonele din apropierea aparatelor de incalzire
• Nu orienta senzorul spre geamuri sau suprafete care reflecta caldura
• Alege un model cu compensare termica digitala pentru medii dificile



3. Neglijarea testarii cu LED-ul de activare (acolo unde este disponibil)

Multi instalatori sar peste etapa de testare vizuala, considerand ca montajul este suficient. In realitate, testarea cu LED-ul de activare este singura metoda rapida si eficienta de a verifica daca senzorul „vede” corect zona tinta si daca se activeaza la momentul potrivit.

Ignorarea acestui pas poate duce la configurari gresite sau nefunctionale, descoperite abia cand sistemul este armat.

Ce trebuie sa faci la testare?

• Activeaza functia LED (daca este dezactivata implicit)
• Treci prin zona monitorizata la viteza normala
• Verifica daca LED-ul clipeste sau se aprinde la fiecare trecere
• Ajusteaza unghiul sau sensibilitatea in functie de raspunsul senzorului



4. Utilizarea in medii cu umiditate ridicata fara protectie adecvata (peste 93%)

Senzorii de miscare de tip perdea sunt proiectati, in general, pentru interior, iar umiditatea ridicata poate afecta functionarea componentelor electronice, lentilei si contactelor. Daca senzorul este montat in spatii cu umiditate peste 93% (bai, spatii tehnice, subsoluri, hale slab ventilate), pot aparea defectiuni sau alarme false.

Folosirea senzorului intr-un astfel de mediu trebuie facuta doar daca acesta este certificat pentru clasa de mediu corespunzatoare.

Cum protejezi senzorul in medii umede?

• Verifica specificatia de umiditate in fisa tehnica (ex: max. 93%)
• Foloseste carcase suplimentare de protectie, daca e necesar
• Alege senzori speciali pentru medii industriale sau umede
• Monteaza senzorul cat mai departe de surse de condens



5. Pentru functionare optima, verifica intotdeauna clasa de mediu a senzorului

Clasa de mediu, conform standardului EN50130-5, indica conditiile maxime de temperatura si umiditate in care un detector poate functiona fara erori. Pentru spatii interioare normale, este recomandata Clasa II, care acopera temperaturi intre -10°C si +55°C si umiditate pana la 93%.

Multe probleme de functionare apar cand senzorul este folosit in afara limitelor specificate, motiv pentru care este important sa verifici intotdeauna aceasta informatie inainte de instalare.

Ce inseamna clasa de mediu si cum te ajuta?

• Confirma compatibilitatea senzorului cu mediul de instalare
• Evita defectiuni cauzate de medii neprielnice (frig, umezeala)
• Permite alegerea corecta intre senzori pentru interior sau industriali
• Garanteaza respectarea standardelor de performanta si fiabilitate



Instalarea unui detector de miscare tip perdea necesita atentie la detalii precum inaltimea de montaj, unghiul de detectie, conditiile de mediu si reglajul sensibilitatii. Alegerea pozitiei potrivite – la marginea unei ferestre, usi sau culoar – si evitarea surselor de caldura sau umiditate excesiva sunt esentiale pentru o functionare stabila. Testarea cu o tinta reala si verificarea feedback-ului vizual (LED) sunt pasi simpli, dar critici pentru a asigura acoperirea corecta a zonei protejate.

Respectand specificatiile tehnice ale producatorului si aplicand recomandarile de montaj, vei obtine un sistem eficient, discret si fiabil, ideal pentru protectie perimetrala interioara in locuinte, birouri sau spatii comerciale.

Daca ai gasit util acest articol, te invitam sa-l distribui si sa explorezi Atu Tech - A2T.ro pentru mai multe articole interesante si oferte avantajoase in domeniul sistemelor de supraveghere si automatizari.

Sursa foto: Canva.com



Articole similare Blog Atu Tech:

• 8 avantaje ale detectorului de miscare de tip perdea
• Protejarea casei pe exterior cu detectori perimetrali
• Sisteme de alarma Wireless pentru siguranta



Video Atu Tech:

• Cum se INROLEAZA ZONELE WIRELESS PE KITUL DE ALARMA WIFI CU GSM AX PRO HIKVISION TRI-X
• Afla cum inrolezi/configurezi tastatura wireless cu acumulator pe sistemele de alarma wireless HEYI
• Noile accesorii pentru sisteme de alarma wireless de la HEYI
