Rolul patch panel-ului pentru fibra optica in organizarea si protectia retelelor moderne

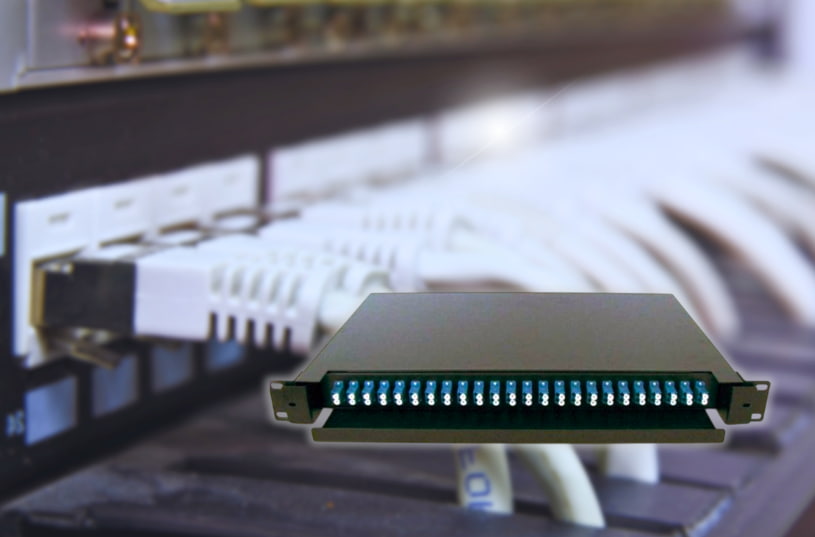

Ce este un patch panel pentru fibra optica si la ce foloseste? Un patch panel pentru fibra optica este un element esential in orice sistem de cablare structurata, conceput cu scopul de a organiza, proteja si gestiona conexiunile intre cablurile de fibra si echipamentele retelei. Acesta functioneaza ca un punct central unde fibrele sunt terminate si conectate la alte dispozitive, facilitand accesul rapid la porturi pentru conectare si mentenanta. Un patch panel optic include, in general, porturi standardizate (ex. LC duplex), tuburi protectoare si solutii de termoprotectie pentru siguranta imbinarilor.

Piata globala de patch panel-uri pentru fibra optica si cupru a fost estimata la aproximativ 1,19 miliarde USD in 2023 si este prognozata sa creasca la peste 2,78 miliarde USD pana in 2032, cu un avans semnificativ incepand din 2024, cand se estimeaza ca va atinge 1,28 miliarde USD. Aceasta crestere este sustinuta de extinderea retelelor de date si cererea tot mai mare pentru solutii sigure si organizate de conectare in rack-uri pentru fibra optica.

Cum functioneaza si in ce conditii este util un patch panel fibra? Patch panel-ul este montat in rack-uri standard pentru fibra optica si permite realizarea unor conexiuni ordonate intre cabluri si echipamente. Fiecare fibra este terminata intr-un port, iar pigtail-urile sau patch-urile permit conectarea usoara la dispozitive active. In acest fel, se asigura un acces facil la conexiuni, protectie pentru imbinarile sudate (prin tuburi termo) si o configuratie flexibila potrivita pentru extinderea sistemului. Un lucru mai putin stiut este ca un patch panel bine configurat poate reduce cu pana la 50% timpul de interventie in caz de defectiune sau modificare a retelei. Acesta este recomandat pentru instalatii de retea care necesita o capacitate mare de porturi si solutii sigure de conectare.



Cuprins

• Ce rol are un patch panel pentru fibra optica in retelele moderne?
• Cum se realizeaza conectarea fibrei optice intr-un patch panel?
• Ce tipuri de patch panel fibra optica exista si cum le alegi?
• De ce este important un patch panel bine configurat pentru protectia conexiunilor?
• Intrebari Frecvente (FAQ) -  Patch panel pentru fibra optica



Ce rol are un patch panel pentru fibra optica in retelele moderne?



Un patch panel pentru fibra optica este un echipament esential in orice retea de date moderna, fiind utilizat cu scopul de a organiza, proteja si gestiona conexiunile intre cablurile de fibra si echipamentele active. Acesta actioneaza ca un punct central unde fibrele optice sunt terminate si conectate la dispozitive, asigurand un acces usor pentru montaj, mentenanta si configurare. In retelele actuale, patch panel-ul ajuta la mentinerea unei structuri clare si ordonate, reducand riscul de erori sau intreruperi.

Avantaje principale ale utilizarii unui patch panel fibra optica

1. Organizare eficienta a cablurilor si porturilor intr-un rack fibra optica

Un patch panel pentru fibra optica contribuie semnificativ la organizarea cablurilor si porturilor intr-o retea, permitand o dispunere ordonata a fibrelor in rack-ul de 19 inch. Fiecare cablu este terminat in portul corespunzator, iar acest lucru ajuta la mentinerea unei structuri clare si la evitarea incurcaturilor sau deteriorarilor accidentale. O retea bine organizata este mai usor de extins, monitorizat si intretinut, fiind recomandata atat pentru instalatii noi, cat si pentru upgrade-uri.

• Dispunere ordonata a conexiunilor in rack fibra optica.
• Eliminarea cablurilor incalcite care pot cauza defectiuni.
• Facilitarea etichetarii si identificarii rapide a porturilor.



2. Acces rapid la conexiuni pentru modificari si intretinere

Un patch panel optic asigura acces rapid si simplu la toate conexiunile din retea, permitand modificari, reparatii sau interventii fara intreruperi majore. In cazul retelelor cu trafic intens sau unde sunt necesare configuratii dinamice, acest acces faciliteaza gestionarea eficienta a sistemului si reducerea timpilor de interventie. Potrivit IPVM, un patch panel bine structurat poate reduce cu peste 50% timpul de mentenanta in retelele optice complexe.

• Posibilitate de reconectare rapida la nevoie.
• Reducerea timpilor de interventie si depanare.
• Usurinta in modificarea configuratiei retelei fara riscuri pentru restul conexiunilor.



3. Protectie pentru imbinarile fibrelor datorita tuburilor protectoare si termoprotectie

Patch panel-ul pentru fibra optica ofera protectie esentiala pentru imbinarile sensibile ale fibrei, folosind tuburi protectoare si solutii de termoprotectie. Aceste accesorii asigura rezistenta imbinarilor la socuri mecanice, praf sau variatii de temperatura, prevenind deteriorarea si asigurand functionarea stabila a retelei pe termen lung. Aceasta protectie este cruciala mai ales in instalatii expuse la utilizare intensiva sau in medii solicitante.

• Protectie eficienta pentru sudurile si imbinarile fibrei.
• Prevenirea deteriorarilor cauzate de manipulare sau factori externi.
• Cresterea duratei de viata a conexiunilor si reducerea riscului de intreruperi.

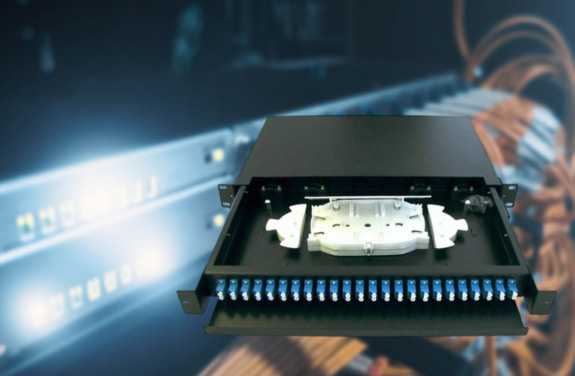

Patch panel-ul pentru fibra optica Braun Group este o solutie completa pentru organizarea si protejarea conexiunilor intr-o retea optica moderna. Acest model ofera posibilitatea conectarii a pana la 48 fibre, pentru o instalare rapida si precisa. De asemenea, este prevazut cu tuburi termo protectie, care asigura siguranta imbinarilor sudate si o durabilitate sporita in timp. Conceput pentru montaj in rack standard de 19 inch, patch panel-ul combina un design compact cu o configuratie eficienta, fiind ideal pentru sisteme de date care necesita fiabilitate si acces facil la conexiuni.



Cum se realizeaza conectarea fibrei optice intr-un patch panel?

Conectarea fibrei intr-un patch panel optic presupune terminarea fiecarei fibre intr-un port dedicat (de exemplu, patch panel LC duplex), iar apoi legarea acestuia la echipamentele active cu ajutorul patch cord-urilor. Fibrele sunt protejate in interiorul patch panel-ului cu tuburi termo si tuburi protectoare, care asigura o durabilitate ridicata si o protectie eficienta impotriva factorilor externi. Instalatia se realizeaza in rack-uri standard pentru fibra optica, iar configuratia poate fi ajustata in functie de capacitatea si structura retelei.

Etape cheie pentru conectarea fibrei intr-un patch panel

1. Terminarea fibrei in porturi LC, SC sau alte tipuri compatibile

Prima etapa in conectarea fibrei intr-un patch panel fibra optica consta in terminarea cablurilor de fibra optica in porturi compatibile, cum ar fi LC, SC, ST sau altele, in functie de configuratia retelei si de echipamentele folosite. Aceasta terminare asigura un punct fix si sigur pentru conectarea ulterioara la echipamentele active. Porturile sunt dispuse in patch panel intr-o structura clara, pentru a facilita identificarea rapida si gestionarea eficienta.

• Alegerea tipului de port potrivit (LC, SC, ST etc.) in raport cu restul retelei.
• Terminare precisa pentru o conexiune sigura si performanta.
• Organizare clara a porturilor in patch panel pentru acces facil.



2. Fixarea pigtail-urilor si protejarea sudurilor cu tuburi termo

Dupa terminarea fibrei in porturi, urmatorul pas este fixarea pigtail-urilor si protejarea imbinarilor sudate prin utilizarea tuburilor termo si a tuburilor protectoare. Aceste elemente asigura durabilitatea conexiunilor, prevenind deteriorarile mecanice si protejand impotriva factorilor de mediu. Este o etapa esentiala pentru stabilitatea retelei pe termen lung si reducerea riscului de defectiuni.

• Utilizarea pigtail-urilor de calitate pentru conectare rapida si precisa.
• Aplicarea corecta a tuburilor termo pentru protectie maxima.
• Asigurarea unei fixari stabile in interiorul patch panel-ului.



3. Legarea patch panel-ului la echipamente prin patch cord-uri potrivite

Ultima etapa presupune conectarea patch panel-ului la echipamentele active din retea prin patch cord-uri compatibile (LC-LC, LC-SC etc.), selectate in functie de tipul porturilor si de distantele necesare. Patch cord-urile permit o conectare flexibila si usor de modificat, fara a afecta terminarea principala a fibrei in patch panel.

• Alegerea patch cord-urilor cu tipul si lungimea adecvata aplicatiei.
• Conectare usoara si sigura la echipamentele din rack.
• Posibilitatea de modificare rapida a traseelor in functie de configuratia retelei.



Ce tipuri de patch panel fibra optica exista si cum le alegi?

Patch panel-urile pentru fibra optica se impart in mai multe tipuri, in functie de montaj, capacitate si configuratie. Exista patch panel rackabil, proiectat pentru montare in rack fibra optica de 19 inch, si patch panel wall-mounted, potrivit pentru spatii mai mici. In functie de porturi, pot fi LC duplex, SC, sau combinate, iar capacitatea variaza (de exemplu, 12, 24, 48 porturi). Alegerea depinde de marimea retelei, tipul de conectare si cerintele privind protectia fibrei.

Sfaturi pentru alegerea celor mai bune patch panel-uri

1. Alege capacitatea potrivita (ex. 24 LC duplex pentru retele medii)

Capacitatea unui patch panel pentru fibra optica trebuie aleasa in functie de marimea retelei si de planurile de extindere viitoare. De exemplu, un patch panel 24 LC duplex permite gestionarea a pana la 48 de fibre individuale si este potrivit pentru retele medii din birouri, scoli sau sedii de companie. Alegerea unei capacitati adecvate previne aglomerarea si faciliteaza organizarea ordonata a conexiunilor.

• Pentru retele mici: patch panel de 12 porturi.
• Pentru retele medii: patch panel 24 LC duplex.
• Pentru retele mari sau scalabile: patch panel 48 sau mai multe porturi.



2. Verifica tipul de montaj: rack sau perete

Un criteriu esential in alegerea unui patch panel este tipul de montaj, care trebuie sa corespunda cu spatiul disponibil si cu infrastructura existenta. Un patch panel rackabil (19 inch) este ideal pentru integrarea in rackuri standard, in timp ce un patch panel wall-mounted (de perete) se potriveste in spatii restranse sau in instalatii mai simple.

• Alege patch panel rackabil pentru instalatii complexe in centre de date sau retele mari.


• Opteaza pentru montaj pe perete in camere tehnice mici sau pentru aplicatii locale.


• Verifica compatibilitatea cu echipamentele existente (rack 19 inch sau alte formate).



3. Asigura-te ca include solutii de protectie precum tuburi termo si tuburi protectoare

Un patch panel de calitate trebuie sa ofere protectie completa pentru imbinarile si conexiunile fibrei optice. Tuburile termo si tuburile protectoare sunt esentiale pentru prevenirea deteriorarilor mecanice si asigurarea unei functionari stabile a retelei. Aceste accesorii prelungesc durata de viata a conexiunilor si reduc riscul de defectiuni.

• Verifica daca pachetul patch panel-ului contine tuburi termo pentru protejarea sudurilor.
• Alege modele care includ tuburi protectoare pentru organizarea cablurilor.
• Asigura-te ca solutiile de protectie sunt conforme cu standardele de siguranta.



De ce este important un patch panel bine configurat pentru protectia conexiunilor?

Un patch panel bine configurat asigura protectie maxima pentru conexiunile de fibra, prevenind defectiunile si asigurand o functionare stabila a retelei. Conexiunile sunt protejate cu tuburi termo si accesorii speciale pentru imbinari, iar organizarea clara reduce riscul de deteriorare la interventii sau modificari. Un lucru mai putin stiut este ca un patch panel bine structurat poate reduce cu peste 50% timpul de mentenanta si interventie in caz de avarie (conform IPVM).

Beneficii ale unui patch panel bine configurat

1. Protectie eficienta pentru imbinarile fibrelor si conexiunile sensibile

Un patch panel bine configurat ofera un nivel ridicat de protectie pentru imbinarile sensibile ale fibrei optice, datorita utilizarii tuburilor termo si a tuburilor protectoare. Aceste elemente protejeaza conexiunile de socuri mecanice, praf si variatii de temperatura, reducand riscul de defectiuni si asigurand o functionare stabila a retelei pe termen lung. Aceasta protectie este esentiala in retelele critice, unde continuitatea serviciilor este o prioritate.

• Prevenirea deteriorarii imbinarilor sudate ale fibrelor.
• Siguranta conexiunilor in medii solicitante.
• Durata de viata mai mare pentru intreaga instalatie.



2. Timp redus de interventie si depanare

Un patch panel bine organizat si etichetat permite echipelor tehnice sa identifice rapid porturile si conexiunile, reducand semnificativ timpul necesar pentru depanare si modificari in retea. Un sistem bine structurat poate scurta cu peste 50% timpul de interventie in cazul unei defectiuni. Acest avantaj este important mai ales in retelele de mari dimensiuni sau in centrele de date.

• Localizare rapida a conexiunilor si porturilor.
• Timp redus pentru interventii si schimbari de configuratie.
• Evitarea intreruperilor prelungite ale serviciilor.



3. Organizare clara, potrivita pentru extinderea ulterioara a retelei

Un patch panel bine configurat asigura o organizare clara a cablurilor si porturilor, lucru care faciliteaza extinderea viitoare a sistemului. Dispunerea ordonata si prevazuta cu spatiu pentru completari permite adaugarea de noi conexiuni fara a afecta stabilitatea celor existente. Aceasta flexibilitate este esentiala in retelele moderne care trebuie sa raspunda rapid la cerintele in schimbare.

• Posibilitate de extindere usoara a retelei fara dezorganizare.
• Compatibilitate cu viitoare echipamente si configuratii.
• Mentinerea unei structuri clare chiar si dupa modificari repetate.



Intrebari Frecvente (FAQ) – Patch panel pentru fibra optica

• Ce este un patch panel pentru fibra optica?

Un patch panel pentru fibra optica este un echipament de rack sau perete care permite organizarea si protejarea conexiunilor de fibra intr-o retea.



• La ce se folosesc tuburile protectoare si tuburile termo din patch panel?

Acestea protejeaza imbinarile sudate ale fibrei impotriva deteriorarii mecanice si a variatiilor de temperatura.



• Cum alegi un patch panel LC duplex pentru o retea mica?

Pentru o retea mica poti opta pentru un patch panel de 12 sau 24 porturi LC duplex, in functie de capacitatea necesara si spatiul disponibil.



• Patch panel-ul are nevoie de intretinere?

Da, se recomanda verificarea periodica a conexiunilor si curatarea porturilor pentru a mentine performanta retelei.



• Ce avantaje ofera un patch panel rackabil fata de unul de perete?

Un patch panel rackabil permite integrarea mai usoara in sisteme complexe si ofera acces mai rapid la conexiuni in cadrul retelelor mari.

Un patch panel pentru fibra optica joaca un rol esential in orice retea moderna, datorita functiei sale de organizare si protectie a conexiunilor de fibra. Acesta permite gestionarea eficienta a cablurilor, acces facil pentru mentenanta si extindere, precum si siguranta imbinarilor prin tuburi termo si protectoare. Alegerea unui patch panel potrivit, cu capacitatea si configuratia corecta (ex. LC duplex, rackabil sau de perete), contribuie la stabilitatea si performanta retelei pe termen lung. In vederea obtinerii celor mai bune rezultate, este recomandat sa se tina cont de tipul de montaj, conectivitate si nivelul de protectie necesar pentru sistemul de cablare.
