Ce este un tablou electric anti-insularizare pentru invertoare?
De ce ai nevoie de un tablou electric anti-insularizare pentru un sistem fotovoltaic sigur?
Un tablou electric anti-insularizare este un dispozitiv esential in orice sistem fotovoltaic conectat la reteaua publica de energie, mai ales atunci cand sunt folosite invertoare trifazate de capacitate mare. Acesta are rolul de a intrerupe automat alimentarea cu energie electrica in cazul in care apare o pana de curent pe retea, prevenind astfel riscul de "insulare" – adica functionarea sistemului fotovoltaic in izolare fata de retea, ceea ce poate fi periculos pentru echipamente si pentru lucratorii de mentenanta. In conformitate cu reglementarile actuale din domeniul energetic, un astfel de tablou este obligatoriu pentru sistemele fotovoltaice cu injectare in retea, asigurand protectia utilizatorului si siguranta intregii instalatii.
Acest tip de tablou electric este utilizat in special pentru invertoare trifazate de pana la 50kW, fiind frecvent intalnit in spatii comerciale sau industriale, unde consumul si productia de energie sunt semnificative. Pe langa functia de deconectare de la retea, acesta integreaza si alte mecanisme de protectie la suprasarcina, scurtcircuit sau curenti mari – pana la 80A. Instalarea unui tablou electric anti-insularizare este simpla, dar extrem de importanta pentru functionarea conforma a sistemului fotovoltaic si pentru evitarea riscurilor legale sau tehnice. Asadar, daca planuiesti sa instalezi un sistem fotovoltaic cu injectare in retea, un astfel de tablou este o componenta-cheie pentru siguranta, eficienta si durabilitate.

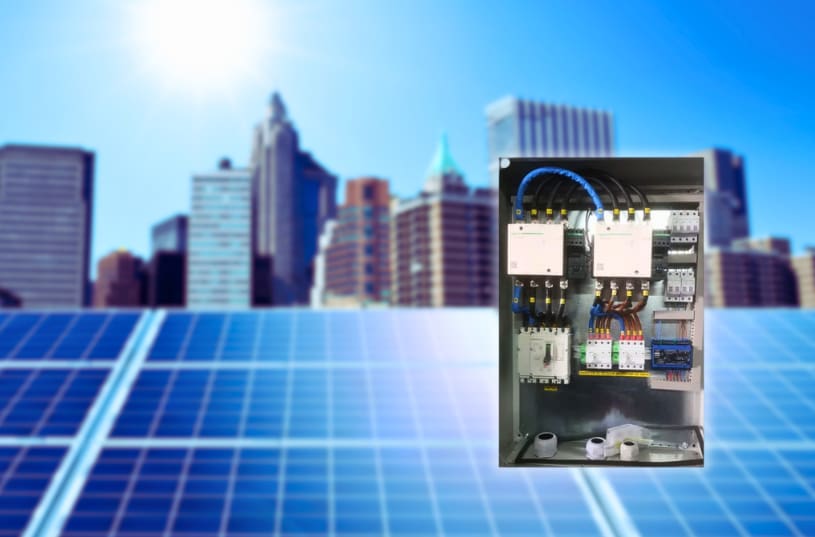

Tabloul electric anti-insularizare TE-AI-3N-50-L1-80 este o solutie dedicata pentru protectia invertoarelor trifazate de pana la 50kW, utilizate in instalatii fotovoltaice conectate la reteaua publica. Acest echipament detecteaza rapid absenta tensiunii din retea si comanda decuplarea automata a invertorului, prevenind fenomenul de insularizare – un risc major pentru siguranta lucratorilor in caz de interventii sau avarii. Proiectat cu componente de calitate (contactor trifazat, relee de tensiune si frecventa, protectii automate), tabloul este compatibil cu cerintele ANRE si usor de integrat in sisteme comerciale sau industriale, oferind o solutie sigura, robusta si conforma pentru protectia echipamentelor si a retelei.
Piata globala a tablourilor electrice este in crestere constanta, cu o valoare estimata de aproape 3 miliarde USD in 2025, potrivit studiilor recente. Cererea tot mai mare pentru tablouri electrice fiabile si sisteme de distributie eficiente in sectoarele industrial, comercial si rezidential sustine aceasta evolutie.
Cuprins:
- Cum functioneaza un tablou electric anti-insularizare si de ce este esential pentru un invertor?
- Ce diferenta este intre un tablou electric standard si unul cu protectie anti-insularizare?
- Pentru ce tipuri de invertoare se folosesc tablourile anti-insularizare si in ce situatii?
- Care sunt componentele cheie ale unui tablou electric anti-insularizare pentru sisteme fotovoltaice?
- Cum se monteaza corect un tablou anti-insularizare pentru invertoare trifazate de 50kW?
- Stiai ca?... Tablouri electrice
- Intrebari frecvente despre tablouri electrice anti-insularizare: utilizare, instalare si mentenanta
Cum functioneaza un tablou electric anti-insularizare si de ce este esential pentru un invertor?
In contextul extinderii sistemelor fotovoltaice conectate la retea, siguranta si conformitatea instalatiilor devin prioritare. Un tablou electric anti-insularizare este o componenta esentiala pentru protectia lucratorilor si echipamentelor in cazul unei intreruperi a retelei publice. Acesta are rolul de a detecta pierderea tensiunii din retea si de a decupla invertorul pentru a preveni „insularizarea” – fenomen in care sistemul continua sa injecteze curent in retea, chiar si cand aceasta este intrerupta.
Tabloul electric anti-insularizare este utilizat in special in instalatii fotovoltaice comerciale si industriale, dar devine tot mai prezent si in aplicatii rezidentiale, in special acolo unde se folosesc invertoare trifazate de mare putere. Integrarea acestuia in sistemele solare moderne asigura respectarea normelor de siguranta si a cerintelor operatorilor de retea.
Tabloul electric anti-insularizare are un rol critic in protectia retelei publice si a utilizatorilor. Atunci cand reteaua se opreste din diverse motive – fie pentru mentenanta, fie din cauza unei avarii – invertorul trebuie sa inceteze imediat livrarea energiei. Acest tablou face acest lucru posibil prin comanda automata de deconectare.
- Detecteaza absenta tensiunii in retea
Tabloul electric anti-insularizare este echipat cu relee de monitorizare care supravegheaza in timp real tensiunea furnizata de reteaua publica. In momentul in care apare o fluctuatie semnificativa sau o cadere completa a tensiunii, sistemul detecteaza rapid aceasta anomalie – de obicei in doar cateva zecimi de secunda. Aceasta functie este esentiala pentru a preveni alimentarea necontrolata a retelei cu energie din sursa proprie, cum este invertorul fotovoltaic.
- Releul de tensiune masoara continuu valorile fazelor.
- Compara tensiunile inregistrate cu un interval de siguranta predefinit (ex: 180–270V).
- Daca tensiunea scade sub pragul minim sau depaseste limita maxima, semnaleaza imediat defectul.
- Procesul este complet automat si ruleaza permanent in fundal, fara interventia utilizatorului.
- Transmite comanda catre contactorul de decuplare
Dupa ce sistemul identifica lipsa tensiunii, urmatorul pas este trimiterea unui semnal de comanda catre contactorul de decuplare. Acesta este un intrerupator electric de mare putere, care intrerupe fizic legatura dintre invertor si reteaua electrica.
- Comanda este transmisa electronic (semnal electric de joasa tensiune).
- Contactorul este alimentat cu tensiune auxiliara doar in prezenta unei retele stabile.
- Cand tensiunea dispare, contactorul este dezalimentat si se deschide automat.
- Aceasta decuplare este sigura si instantanee, prevenind orice alimentare dinspre invertor catre retea.
- Opreste functionarea invertorului pentru a evita insularizarea
Prin decuplarea contactorului, tabloul anti-insularizare izoleaza invertorul de reteaua publica. Astfel, invertorul primeste comanda de oprire sau trece automat in modul standby. Acest lucru impiedica sistemul fotovoltaic sa functioneze autonom si sa injecteze curent intr-o retea care nu este supravegheata sau reparata de tehnicieni.
- Invertorul detecteaza ca nu mai are conexiune activa la retea.
- Isi intrerupe activitatea complet (oprire) sau comuta in mod de asteptare.
- Evita livrarea de energie in retea in timpul intreruperii – situatie denumita „insularizare”.
- Reia conectarea doar dupa revenirea tensiunii in parametrii normali
Dupa ce tensiunea revine in limitele normale si se mentine stabila pentru un interval predefinit (de exemplu, 60 de secunde), tabloul anti-insularizare permite reconectarea automata a invertorului la reteaua publica. Aceasta functie este controlata de releul de monitorizare, care analizeaza daca valorile tensiunii raman in intervalul permis pe durata specificata.
- Releul de monitorizare detecteaza revenirea tensiunii in retea.
- Verifica daca tensiunea ramane stabila si fara fluctuatii pentru timpul de siguranta impus de standardul EN 50549.
- Daca toate conditiile sunt indeplinite, trimite un semnal de comanda pentru inchiderea contactorului.
- Invertorul este astfel reconectat in mod sigur si poate relua injectarea de energie in retea.
Este esential deoarece:
- Previne accidentele la interventia tehnicienilor pe reteaua publica.
- Asigura conformitate cu normele de conectare la retea (ANRE, EN 50549).
- Protejeaza atat invertorul, cat si alte echipamente din instalatie.
Ce diferenta este intre un tablou electric standard si unul cu protectie anti-insularizare?
Desi ambele sunt componente de control si protectie pentru circuitele electrice, tablul electric anti-insularizare este specializat si vine cu functii suplimentare dedicate sigurantei in sisteme fotovoltaice.
- Functie principala: protectie obisnuita vs. protectie anti-insularizare
Tabloul electric standard are rolul general de a distribui si proteja circuitele electrice dintr-o locuinta sau cladire. Asigura protectia la supracurenti, scurtcircuite si defecte de pamant. In schimb, tabloul anti-insularizare are o functie speciala: detecteaza pierderea tensiunii din reteaua publica si decupleaza invertorul fotovoltaic pentru a preveni injectarea de energie intr-o retea cazuta, protejand astfel personalul de mentenanta si echipamentele de pe traseu.
- Tablou standard → protectie generala (sigurante, disjunctoare, diferentiale)
- Tablou anti-insularizare → protectie specifica impotriva insularizarii sistemelor fotovoltaice
- Componente incluse: diferentieri semnificative in structura
Un tablou electric anti-insularizare este construit diferit fata de unul standard, deoarece are rolul de a detecta pierderea tensiunii din reteaua publica si de a actiona automat pentru decuplarea invertorului. Structura sa include componente specializate care asigura o functionare sigura si conforma cu standardele in vigoare:
- Releu de tensiune trifazat – monitorizeaza continuu valorile de tensiune din retea pe toate fazele.
- Contactor de putere – permite decuplarea si ulterior reconectarea invertorului, in functie de starea retelei.
- Circuit de control logic – gestioneaza in mod automat secventele de comutare pe baza semnalelor de la releu.
- Dispozitive de protectie – protejeaza intregul sistem impotriva curentilor mari si supratensiunilor (ex: sigurante automate, separatoare, protectoare la supratensiune).
In schimb, tablourile standard includ in general:
- Disjunctoare automate
- Intrerupatoare diferentiale
- Bare de nul si impamantare
- Aplicabilitate: uz general vs. cerinta obligatorie in fotovoltaic
Tablourile electrice standard sunt utilizate la scara larga, in instalatii rezidentiale, comerciale si industriale, pentru distributia si protectia circuitelor clasice (prize, iluminat, aparate). Pe de alta parte, tabloul electric anti-insularizare este cerut explicit de normele tehnice pentru toate sistemele fotovoltaice conectate la reteaua publica.
Este o cerinta impusa de operatorii de distributie (ex: ENEL, E-Distributie, Delgaz Grid), conform standardului EN 50549. Rolul sau este de a asigura decuplarea invertorului in caz de cadere a retelei, pentru evitarea insularizarii — un risc major pentru siguranta retelei nationale si a celor care lucreaza la ea.
Pentru ce tipuri de invertoare se folosesc tablourile anti-insularizare si in ce situatii?
Tablourile anti-insularizare sunt folosite in principal in sistemele fotovoltaice cu invertoare trifazate sau in cele de putere mare, precum instalatii de 30kW, 50kW sau mai mult. Sunt intalnite frecvent in aplicatii comerciale si industriale, dar si in ansambluri rezidentiale cu sisteme complexe.
- Invertoare trifazate de 10kW - 100kW
Tablourile electrice anti-insularizare sunt ideale pentru invertoare fotovoltaice de dimensiuni medii si mari, intre 10 kW si 100 kW, care sunt utilizate in instalatiile fotovoltaice comerciale si industriale. Aceste sisteme sunt adesea integrate in retele electrice mari, unde sunt necesare masuri de protectie suplimentare impotriva insularizarii. Un astfel de tablou asigura o protectie adecvata, intrerupand alimentarea cu energie a invertorului in momentul in care tensiunea din retea scade sub parametrii optimi.
- Sisteme on-grid in zone unde normele de racordare impun decuplarea automata
In multe zone, normele de racordare a sistemelor fotovoltaice impun ca acestea sa includa un sistem de protectie impotriva insularizarii, care sa asigure decuplarea automata a invertorului atunci cand reteaua de alimentare nu este disponibila sau cand apar fluctuatii de tensiune. Aceste cerinte sunt prevazute pentru a proteja nu doar echipamentele fotovoltaice, dar si personalul care lucreaza pe retea, evitand riscurile de electrocutare. Tabloul electric anti-insularizare garanteaza conformitatea cu aceste reglementari.
- Aplicatii in care se cere redundanta in protectie si control (ex: spitale, hale industriale)
In aplicatiile critice, precum spitale sau hale industriale, protectia continua a echipamentelor electrice si a sistemelor de alimentare este esentiala. In aceste situatii, redundanta este un factor cheie pentru prevenirea defectelor de alimentare care pot afecta siguranta si functionarea instalatiilor. Tabloul anti-insularizare ofera protectie suplimentara, garantand ca sistemele fotovoltaice nu vor functiona intr-o retea instabila, asigurandu-se astfel ca echipamentele sensibile si activitatile critice nu sunt afectate de eventuale defectiuni ale retelei electrice.
- Situatii in care lucrarile de mentenanta pe retea sunt frecvente
In zonele unde lucrarile de mentenanta pe retea sunt frecvente, protectia impotriva insularizarii devine o prioritate pentru evitarea problemelor de siguranta. Tabloul electric anti-insularizare ofera un sistem automat care opreste alimentarea cu energie in momentul in care tensiunea retelei scade sau dispare complet, protejand atat echipamentele fotovoltaice, cat si personalul care poate lucra pe retea. Astfel, este o solutie eficienta pentru sistemele care sunt expuse unor intreruperi frecvente ale alimentarii din cauza lucrarilor de mentenanta.
Care sunt componentele cheie ale unui tablou electric anti-insularizare pentru sisteme fotovoltaice?
Un tablou anti-insularizare modern este proiectat pentru a face fata curentilor mari si conditiilor dure de functionare, avand in vedere mediul industrial sau expunerea constanta la variatii de sarcina.
- Contactor trifazat de putere
Este responsabil pentru decuplarea fizica a invertorului de la reteaua electrica in cazul in care sunt detectate abateri de la parametrii normali (tensiune sau frecventa). Este dimensionat pentru a rezista la curenti mari, pana la 80A, in functie de capacitatea sistemului (ex. 50kW). - Releu de tensiune si frecventa
Monitorizeaza in mod constant reteaua si declanseaza comanda de decuplare daca tensiunea sau frecventa ies din intervalele de siguranta. Este componenta-cheie care detecteaza pierderea alimentarii din retea (insularizarea) si activeaza oprirea invertorului. - Sigurante automate si descarcatoare de supratensiune
Ofera protectie la scurtcircuite si la varfuri de tensiune care pot deteriora componentele sensibile. Aceste elemente sunt esentiale pentru protectia echipamentelor fotovoltaice si a personalului tehnic. - Bornier dedicat pentru invertor
Permite conectarea rapida si organizata a cablurilor provenite de la invertor. Acest aspect este important pentru a asigura o instalare usoara, mentenanta eficienta si o interventie rapida in caz de defectiuni. - Elemente de control auxiliar (relee, temporizatoare)
Acestea ajuta la gestionarea logica a secventei de comutare, cum ar fi intarzierile necesare in repornirea invertorului dupa revenirea retelei in parametrii normali. Contribuie la stabilitatea si siguranta sistemului.
Cum se monteaza corect un tablou anti-insularizare pentru invertoare trifazate de 50kW?
Instalarea corecta a unui tablou electric anti-insularizare este esentiala pentru functionarea in siguranta a sistemului fotovoltaic. De obicei, acest tip de tablou este montat in aval de invertor si in amonte fata de reteaua de alimentare.
- Locul instalarii
Tabloul trebuie montat intr-un spatiu protejat, ferit de praf, umiditate excesiva si temperaturi extreme. Un mediu controlat contribuie la prelungirea duratei de viata a componentelor interne si reduce riscul de defectiuni.
- Spatiu interior sau dulap exterior cu grad de protectie IP65+
- Ventilatie naturala sau asistata pentru disiparea caldurii
- Fara expunere directa la raze solare sau surse de apa
- Conectarea
Se monteaza intre invertor si panoul general de distributie, avand rolul de bariera de siguranta in cazul pierderii alimentarii din reteaua publica.
- Conexiune la bornele invertorului (iesirea AC)
- Legatura cu sigurantele de protectie din tabloul general
- Asigurarea unei conexiuni solide pentru curenti mari (ex: 80A)
Verificari functionale
Dupa montaj, se efectueaza teste functionale pentru a valida raspunsul sistemului in caz de intrerupere a tensiunii. Se simuleaza o situatie de pierdere a retelei pentru a observa daca contactorul se declanseaza corect.
- Se decupleaza tensiunea de intrare in releu
- Se verifica daca invertorul este oprit corespunzator
- Se testeaza revenirea automata dupa restabilirea parametrilor
Conformitate tehnica
Este obligatoriu ca montajul sa fie realizat conform schemei furnizate de producator si in acord cu normele impuse de ANRE pentru instalatii conectate la reteaua publica.
- Respectarea cerintelor pentru protectia anti-insularizare
- Documentatie tehnica intocmita corect pentru avizarea instalatiei
- Certificarea echipamentului si a montajului de catre personal autorizat
Stiai ca?... Tablouri electrice
Putine persoane cunosc faptul ca tablourile electrice anti-insularizare sunt obligatorii in anumite tari europene pentru orice sistem solar mai mare de 3kW. Mai mult, unele modele moderne integreaza functii de tip UPS, oferind protectie si alimentare continua pentru echipamente critice.
-
- Un tablou cu protectie anti-insularizare poate reduce riscul de electrocutare in timpul mentenantei retelei cu pana la 90% (conform Safety Engineering Reports).
- Exista modele modulare usor de extins, ideale pentru proiecte in dezvoltare (spatii comerciale sau parcuri solare).
- Modelele trifazate pot gestiona pana la 80A pe faza – util in instalatii cu curenti mari.
- Un tablou cu protectie anti-insularizare poate reduce riscul de electrocutare in timpul mentenantei retelei cu pana la 90% (conform Safety Engineering Reports).
- Tablourile anti-insularizare pot comunica cu sistemele UPS sau BMS ale cladirii
In aplicatii complexe, cum sunt spitalele sau centrele de date, anumite modele de tablouri cu protectie anti-insularizare pot fi integrate cu UPS-uri (Uninterruptible Power Supply) sau cu BMS-uri (Building Management Systems). Aceasta integrare permite:
-
- Decizii automatizate privind sursele de alimentare disponibile
- Notificari in timp real in caz de defectiuni sau decuplari
- Management eficient al energiei si al echipamentelor esentiale
- Normele de conectare la retea in unele tari UE impun explicit folosirea unui tablou anti-insularizare
Conform directivelor europene (ex. DIN V VDE V 0126-1-1:2013 in Germania), orice sistem fotovoltaic conectat la retea care depaseste o anumita putere trebuie sa fie echipat cu o protectie anti-insularizare certificata. Aceste norme:
-
- Vizeaza siguranta lucratorilor in retelele de distributie
- Previn injectarea accidentala de energie in reteaua publica
- Impun folosirea unor echipamente testate si conforme EN/IEC
Intrebari Frecvente (FAQ) despre tablouri electrice anti-insularizare: utilizare, instalare si mentenanta
- Ce face un tablou anti-insularizare?
Decupleaza automat invertorul de la retea in caz de pierdere de tensiune.
- Este obligatoriu un tablou electric anti-insularizare pentru toate sistemele fotovoltaice?
Nu toate sistemele fotovoltaice necesita un tablou electric anti-insularizare, dar pentru cele conectate la reteaua publica (on-grid) si mai ales in cazul invertoarelor trifazate peste 10kW, utilizarea acestui echipament este obligatorie conform normelor ANRE si standardelor europene. Rolul sau este sa protejeze reteaua si echipele de mentenanta in cazul unei caderi de tensiune, asigurand oprirea automata a injectiei de energie in retea. Instalarea lui este o conditie esentiala pentru avizarea tehnica a sistemelor fotovoltaice in majoritatea tarilor din UE.
- Este greu de instalat?
Nu, modelele moderne sunt gata echipate si vin cu schema electrica clara.
- Necesita intretinere?
Minima – doar verificari periodice vizuale si functionale ale componentelor.
- Poate fi folosit cu orice invertor?
Este important sa fie compatibil cu puterea si tipul de faza al invertorului (monofazat sau trifazat).
Tabloul electric anti-insularizare joaca un rol esential in siguranta si conformitatea sistemelor fotovoltaice conectate la reteaua publica. Prin detectarea automata a pierderii tensiunii si decuplarea invertorului, acest echipament previne insularizarea si reduce semnificativ riscurile pentru echipamente, utilizatori si lucratori din retea. Este o investitie importanta mai ales in instalatiile trifazate de putere mare, frecvent intalnite in spatii comerciale si industriale. Alegerea si montajul corect al unui astfel de tablou, conform normelor ANRE si specificatiilor tehnice, asigura functionarea optima si pe termen lung a sistemului fotovoltaic.
