Ce este si cum functioneaza un autotransformator variabil?
De ce este util un autotransformator variabil in testare si reglaj
In tot mai multe aplicatii electrice, de la service electronica la atelier si echipamente industriale, apare nevoia de reglaj continuu al tensiunii pentru testare, verificari si calibrare. Cu scopul de a controla fin tensiunea de iesire in raport cu cerintele unui echipament, autotransformatorul variabil devine o solutie practica: compact, eficient si usor de folosit la bancul de lucru.
Piata autotransformatoarelor din Europa a fost evaluata la 0,86 miliarde euro in 2022 si este proiectata sa atinga 1,29 miliarde euro pana in 2030.

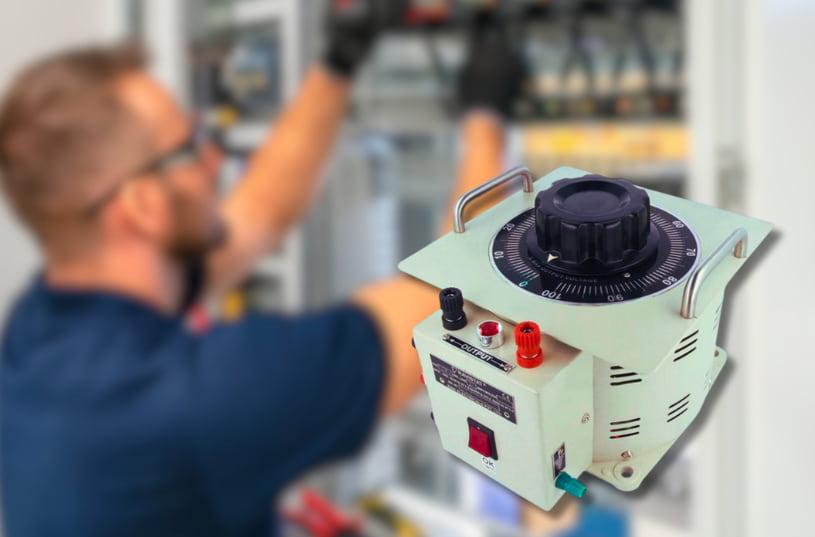

Un autotransformator variabil este un tip de transformator cu o singura infasurare si un cursor mobil care permite reglajul tensiunii de la iesire (de la aproape 0 V pana in jurul tensiunii de intrare, uneori usor peste). Datorita acestui principiu, poti adapta tensiunea pentru testare echipamente, simulare variatii de retea, stabilirea pragurilor de functionare si alimentare controlata a circuitelor in siguranta. Este important de retinut ca, spre deosebire de un transformator clasic, nu ofera izolatie galvanica intre intrare si iesire, motiv pentru care utilizarea se face potrivit cu regulile de protectie (ex.: modele IP20 pentru interior, atentie la atingere si impamantare).
Ce este autotransformatorul variabil si cum functioneaza? In randurile urmatoare explicam: cum se face reglarea, de ce este ideal pentru reglaj tensiune in service, ce parametri conteaza (tensiune, curent, intrare, iesire) si cum sa il folosesti corect pentru control in diverse scenarii de testare si calibrare.
Cuprins
- Autotransformatorul variabil: ce este si cum functioneaza
- Reglarea tensiunii cu precizie: avantajul major al autotransformatorului
- Utilizare practica in service si laborator: cand si de ce ai nevoie de unul
- Parametri tehnici esentiali si utilizari ale unui autotransformator variabil
- Intrebari Frecvente (FAQ) despre autotransformatoare variabile
Autotransformatorul variabil: ce este si cum functioneaza
In tot mai multe aplicatii electrice si de service electronica, apare nevoia de reglaj continuu al tensiunii pentru testare, verificari si calibrare. Cu scopul de a controla fin alimentarea unui echipament, autotransformatorul variabil este o solutie practica: compact, eficient si usor de folosit pe bancul de lucru din atelier sau laborator.
Un autotransformator variabil este, pe scurt, un tip de transformator cu o singura infasurare si un cursor mobil. Datorita acestui cursor, tensiunea de iesire se poate regla continuu in raport cu tensiunea de intrare (de la aproape 0 V pana aproape de valoarea retelei, uneori usor peste). Astfel, obtii control asupra tensiunii furnizate catre dispozitivul testat, potrivit cu cerintele sale de functionare.
Principiul este simplu: prin deplasarea cursorului pe infasurare, procentul de spire folosit la iesire se modifica, iar tensiunea livrata catre sarcina creste sau scade in vederea atingerii parametrilor doriti. Aceasta reglare lina ajuta la identificarea pragurilor de functionare, la simularea variatiilor de retea si la alimentarea treptata a echipamentelor sensibile, pentru a evita socurile electrice la pornire.
Este important de retinut ca un autotransformator nu asigura izolatie galvanica intre intrare si iesire (spre deosebire de un transformator cu doua infasurari). Referitor la siguranta, modelele uzuale sunt IP20, deci se folosesc la interior si cu masuri minime de protectie (impamantare corecta, evitarea atingerii bornelor deschise). Potrivit cu aceste reguli, autotransformatorul variabil devine un instrument util despre reglaj tensiune, in testare si calibrare pentru numeroase echipamente electrice si electronice.
Daca vrei sa intelegi cum sa adaptezi tensiunea exact la ceea ce cere un dispozitiv, un autotransformator variabil ofera reglaj continuu al tensiunii intr-o forma simpla si intuitiva, datorita constructiei sale cu o singura infasurare si cursor mobil. Este o unealta care se considera esentiala pe orice banc de test unde conteaza precizia si controlul alimentarii.
Reglarea tensiunii cu precizie: avantajul major al autotransformatorului
Reglarea precisa a tensiunii este motivul principal pentru care un autotransformator variabil este atat de util in service, laborator sau atelier. Prin miscarea unui cursor pe aceeasi infasurare, poti ajusta continuu tensiunea de iesire in raport cu tensiunea de intrare, de la aproape 0 V pana aproape de valoarea retelei (uneori usor peste). Astfel, obtii control fin cand testezi echipamente electrice si electronice, cand simulezi variatii de retea sau cand vrei sa stabilesti pragurile reale de functionare fara socuri la pornire.
Spre deosebire de un transformator cu trepte fixe, autotransformatorul permite reglaj lin: nu sari de la o valoare la alta, ci cresti sau scazi gradual, exact cat ai nevoie. Acest lucru reduce riscul de supratensiune accidentala si te ajuta sa protejezi componente sensibile, mai ales in faza de verificari si calibrare.
De ce conteaza reglajul precis (beneficii practice)
- Control continuu al tensiunii – ajustezi fin iesirea pentru a atinge parametrii doriti ai echipamentului.
- Soft-start manual – ridici tensiunea treptat, util pentru evitarea varfurilor de curent la pornire.
- Simulare variatii de retea – verifici comportamentul unui dispozitiv la sub/supratensiune.
- Stabilirea pragurilor de functionare – identifici tensiunea minima/maxima la care un echipament porneste corect.
- Eficienta si simplitate – mai compact si, de regula, mai eficient decat solutii cu trepte sau electronice complexe.
Avantajul major al autotransformatorului variabil este precizia reglajului: poti seta exact tensiunea dorita, rapid si in siguranta, ceea ce il face o unealta esentiala pentru reglaj tensiune, testare si calibrare in aplicatii electrice si electronice.
Un transformator clasic are doua infasurari separate (primar si secundar) si ofera izolatie galvanica intre intrare si iesire, fiind ideal cand vrei siguranta sporita sau adaptare fixa de tensiune (ex. 230→110 V). Un autotransformator variabil are o singura infasurare cu cursor mobil, nu asigura izolatie, dar permite reglaj continuu al tensiunii de iesire (de la aproape 0 V pana aproape de tensiunea retelei, uneori usor peste). Transformator = izolare si adaptare, autotransformator variabil = precizie la reglaj si simplitate.
Utilizare practica in service si laborator: cand si de ce ai nevoie de unul
In service si laborator, controlul fin al tensiunii este esential pentru testare, verificari si calibrare. Un autotransformator variabil iti permite sa cresti sau sa scazi tensiunea continuu, astfel incat sa pornesti echipamentele in siguranta si sa observi comportamentul lor la valori precise, fara socuri la alimentare.
Cand investighezi defecte intermitente, cand verifici pragurile de functionare sau cand calibrezi surse si module, posibilitatea de reglaj liniar devine critica. In raport cu un transformator cu trepte fixe sau doar cu alimentarea directa la 230 V, autotransformatorul ofera granularitate si predictibilitate in teste.
In atelier, utilizarea este la fel de valoroasa: poti simula variatii de retea, poti face soft-start manual la aparate cu curent de pornire mai mare, si poti reduce riscul de avarii pe placa atunci cand ridici tensiunea progresiv, monitorizand curentul si temperatura componentelor.
Cand ai nevoie de un autotransformator variabil (scenarii tipice)
- Diagnostice pe banc: ridicare treptata a tensiunii la surse audio, amplificatoare, echipamente industriale.
- Testare sub/supratensiune: simulare retea 200–250 V pentru conformitate si QA.
- Calibrare: setarea exacta a tensiunii pentru instrumente si module sensibile.
- Verificari la prima pornire: alimentare controlata dupa reparatii, pentru a evita avariile.
De ce este util in service si laborator
- Reglaj continuu al tensiunii – setezi exact valoarea necesara, fara „salturi”.
- Soft-start manual – limitezi socurile la alimentare si varfurile de curent.
- Observi pragurile reale – identifici tensiunea minima/maxima de functionare stabila.
- Eficienta si simplitate – instrument robust, rapid de folosit, fara meniuri complicate.
Recomandari rapide de utilizare
- Porneste de la valoare mica si creste lent, urmarind ampermetrul.
- Nu depasi curentul nominal al autotransformatorului; atentie la varfuri (surge).
- Foloseste instrumente de masura (voltmetru/ampermetru) pentru precizie si siguranta.
- Retine: nu exista izolare galvanica; modelele uzuale sunt IP20 – doar interior, cu impamantare corecta.
Parametri tehnici esentiali si utilizari ale unui autotransformator variabil
Cand alegi un autotransformator variabil, este important de retinut ca specificatiile tehnice iti arata ce poate duce in siguranta si unde il poti integra. In raport cu echipamentul tau, verifica intotdeauna valorile maxime admise si conditiile de lucru (interior/IP20), pentru a evita suprasolicitarea.
Pentru compatibilitate cu aplicatii electrice diverse, uita-te la tensiuni, curenti si standarde. Astfel te asiguri ca alimentarea este potrivita cu dispozitivele tale si ca aparatul poate lucra la frecventa si in mediul potrivit cu utilizarea dorita.
Parametri tehnici esentiali (de verificat la achizitie)
- Tensiune de intrare/iesire: domeniul de lucru (ex. intrare 230 V, iesire 0–250/260 V).
- Curent nominal (A): limita continua admisa pe iesire, potrivit cu sarcina ta.
- Putere aparenta (VA): capacitatea totala; alege cu rezerva, pentru functionare stabila.
- Frecventa (Hz): intervalul acceptat de aparat (de regula 50/60 Hz).
- Clasa de protectie/IP: de obicei IP20 – pentru interior; necesita impamantare corecta.
- Protectii integrate: siguranta fuzibila/termostat intern, pentru oprire la suprasarcina.
- Conectica: borne/priza pe iesire, cleme de fixare, surub de montaj, cabluri corespunzatoare.
- Dimensiuni si greutate: potrivit cu spatiul din atelier si masa bancului de test.
- Racire si ventilatie: spatiu liber in jurul carcasei, evitarea incingerii.
- Certificari/standard: conformitati tip EN/IEC pentru siguranta in exploatare.
Utilizari recomandate
- Integrare pe linii de productie si control final – alimentare controlata la standuri de incercare.
- Adaptare la standarde internationale – alimentare echipamente la 110–120 V in vederea verificarilor.
- Restaurare echipamente vintage – radio/TV, instrumente vechi, cu tensiuni neobisnuite.
- Laboratoare educationale – demonstratii despre raportul spire–tensiune si efecte in sarcini reale.
- Iluminat tehnic si bancuri de incercare pentru rezistente – setarea unei valori exacte pentru incalzitoare, benzi, cu scopul de a obtine stabilitate termica.
- Pre-conditionare si rodaj – alimentare controlata inainte de punerea in functiune a modulelor nou asamblate.
Alege autotransformatorul potrivit cu curentul si puterea cerute de aplicatie, in vederea unei exploatari sigure si previzibile, iar apoi integreaza-l in procesele tale unde ai nevoie de alimentare adaptata si controlata.
Autotransformatorul variabil ofera reglaj continuu si precis al tensiunii pentru testare, verificari si calibrare. Totusi, deoarece nu asigura izolatie galvanica, utilizarea lui trebuie realizata doar de specialisti in domeniu sau personal instruit, cu respectarea stricta a masurilor de siguranta si a parametrilor tehnici ai aplicatiei.
Intrebari Frecvente (FAQ) despre autotransformatoare variabile
- Ce este un autotransformator variabil si cum difera de unul obisnuit?
Un autotransformator variabil este un dispozitiv electric care permite reglarea continua a tensiunii de iesire, spre deosebire de un transformator obisnuit care ofera doar tensiuni fixe. Are o singura infasurare comuna pentru intrare si iesire, ceea ce il face mai compact si eficient.
- La ce se foloseste un autotransformator variabil?
Este folosit in principal pentru:
-
- Reglarea tensiunii in echipamente electronice
- Testarea si calibrarea aparatelor
- Controlul turatiei motoarelor electrice
- Aplicatii in service-uri, laboratoare si ateliere tehnice
- Necesita atentie speciala utilizarea unui autotransformator variabil?
Da, utilizarea unui autotransformator variabil implica un nivel ridicat de atentie si responsabilitate, deoarece:
-
- Iesirea nu este izolata galvanic de retea, ceea ce poate duce la riscuri de electrocutare daca este manipulat incorect.
- Poate livra tensiuni periculoase, mai ales in cazul unei reglari necorespunzatoare.
- In lipsa unor protectii suplimentare (sigurante, limitatoare), exista risc de suprasarcina sau deteriorare a echipamentelor conectate.
Din aceste motive, se recomanda folosirea doar de catre persoane calificate sau cu cunostinte solide in domeniul electricitatii. Utilizarea necorespunzatoare poate duce la accidente, socuri electrice sau avarii.
- Ce parametri trebuie sa urmaresti cand alegi un autotransformator variabil?
Principalii parametri sunt:
-
- Tensiunea de intrare (ex: 230V AC)
- Tensiunea de iesire reglabila (ex: 0–250V)
- Curentul maxim admis (ex: 5A, 10A)
- Puterea maxima (W)
- Asigura-te ca dispozitivele tale nu depasesc capacitatea autotransformatorului.
- Care este diferenta dintre un autotransformator variabil si o sursa de alimentare reglabila?
Un autotransformator variabil regleaza tensiunea alternativa (AC), direct din reteaua electrica, fara a o transforma sau izola. Este ideal pentru testarea echipamentelor care functioneaza pe curent alternativ si necesita o variatie controlata a tensiunii.
Pe de alta parte, o sursa de alimentare reglabila (de laborator) ofera tensiune continua (DC) si este conceputa special pentru circuite electronice sensibile, oferind protectii integrate, stabilitate si izolare completa fata de retea.
-
- Autotransformatorul variabil = reglare AC, fara izolare, mai simplu, dar cu riscuri
- Sursa de alimentare reglabila = reglare DC, protejata, precisa si sigura pentru electronica
- Autotransformatorul variabil = reglare AC, fara izolare, mai simplu, dar cu riscuri
Un autotransformator variabil este solutia simpla si eficienta cand ai nevoie de reglaj continuu al tensiunii la testare, verificari si calibrare. Ofera control fin si versatilitate pe bancul de lucru, insa nu asigura izolatie galvanica, deci trebuie folosit cu masuri de siguranta adecvate. Alege modelul potrivit ca tensiune, curent (A) si putere (VA), foloseste instrumente de masura si, la nevoie, transformator de separatie in amonte. Astfel, obtii rezultate previzibile, protejezi echipamentele si lucrezi in conditii sigure, atat in service, cat si in laborator.
