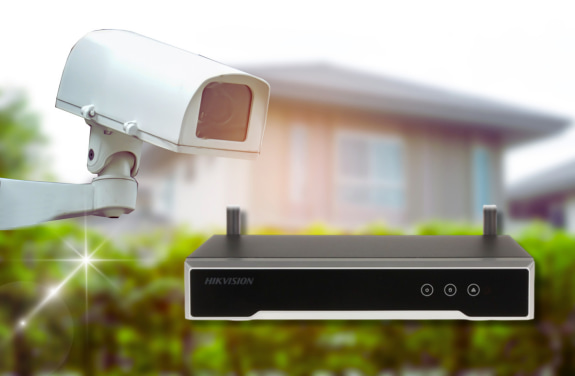

10 greseli de evitat: Conectarea camerelor de supraveghere la NVR/DVR
Ce trebuie sa stii inainte de a conecta camerele la NVR sau DVR?
Conectarea corecta a camerelor de supraveghere la un sistem NVR (Network Video Recorder) sau DVR (Digital Video Recorder) este esentiala pentru functionarea eficienta si stabila a intregului sistem de monitorizare. Indiferent ca este vorba despre un NVR wireless cu 4 canale, un DVR analogic clasic sau un sistem IP de generatie noua cu suport 4K, fiecare componenta trebuie instalata si configurata in mod corespunzator. Greselile aparent minore, cum ar fi alegerea gresita a cablurilor, lipsa unui IP unic pentru fiecare camera sau impamantarea necorespunzatoare, pot duce la lipsa imaginii, intreruperi in inregistrare sau chiar defectiuni permanente.
Acest ghid a fost conceput cu scopul de a-i ajuta pe utilizatori – in special pe cei fara experienta tehnica – sa evite cele mai frecvente erori la conectarea camerelor la sistemele de supraveghere.
In contextul in care cererea pentru solutii de securitate a crescut, tot mai multe locuinte, birouri sau spatii comerciale opteaza pentru sisteme NVR compacte, cu acces prin aplicatii mobile, conectivitate Wi-Fi sau prin retea Ethernet.
Piata globala a echipamentelor NVR (Network Video Recorder) se afla intr-o expansiune accelerata, sustinuta de cererea tot mai mare pentru solutii moderne de supraveghere video si adoptarea pe scara larga a sistemelor de camere IP. In 2024, valoarea estimata a pietei NVR a fost de aproximativ 4,16 miliarde de dolari, iar prognozele indica o crestere pana la 14,57 miliarde de dolari pana in 2034, cu o rata medie anuala de crestere (CAGR) de 13,3%.
Aceasta evolutie rapida reflecta trecerea de la sistemele analog la infrastructuri digitale, compacte si usor de integrat in retele IP. NVR-urile cu 4, 8 sau 16 canale, compatibile cu standarde ONVIF, cu acces prin aplicatii mobile si suport pentru rezolutii 4K, devin solutia preferata atat in spatii rezidentiale, cat si in birouri, magazine si centre comerciale, datorita flexibilitatii, calitatii imaginilor si functiilor inteligente de redare si inregistrare.
Este important sa stii ce sa faci – dar si ce sa NU faci – atunci cand instalezi un sistem cu 4, 8 sau 16 canale, indiferent ca folosesti camere IP, sisteme ONVIF sau DVR-uri traditionale.
Greseli frecvente care pot afecta transmisia video, inregistrarea si accesul la sistemul video
Instalarea unui sistem de supraveghere video presupune mai mult decat montarea fizica a camerelor. Una dintre cele mai importante etape este conectarea corecta a camerelor la unitatea de inregistrare – fie ca este vorba despre un DVR (pentru camere analogice) sau un NVR (pentru camere IP).
O simpla greseala in alegerea cablurilor, setarea IP-urilor sau configurarea canalelor poate duce la pierderea semnalului video, inregistrari incomplete sau chiar defectarea echipamentelor. Aceste situatii apar frecvent in spatii rezidentiale, birouri si magazine unde sistemele de supraveghere sunt instalate fara sprijinul unui specialist.
- Alegerea unui cablu nepotrivit pentru tipul de sistem
Folosirea unui cablu care nu este compatibil cu tehnologia sistemului de supraveghere poate compromite complet transmisia semnalului. De exemplu, camerele IP necesita cablu UTP (de tip Cat5e/Cat6), in timp ce sistemele analog functioneaza optim pe cablu coaxial RG59. Utilizarea unui cablu de calitate slaba duce la interferente, pierderi de semnal sau imagini distorsionate.
- Nu folosi cablu coaxial la camere IP (poate afecta transmisia de date si alimentarea PoE)
- Evita cablurile ieftine, fara ecranare corespunzatoare
- Alege cabluri certificate, adaptate distantei si tipului de sistem
- Folosirea conectorilor incompatibili sau montati incorect
Conectorii slab montati sau incompatibili (BNC pentru analog, RJ45 pentru IP) pot duce la pierderea semnalului sau functionare instabila. Sertizarea incorecta este una dintre cele mai comune cauze ale problemelor la camerele cu cablare fixa.
Verificari recomandate:
- Asigura-te ca mufa BNC este bine fixata si centrata pe cablu
- Testeaza fiecare cablu UTP cu un tester de retea dupa montare
- Foloseste conectori de calitate, potriviti cablului utilizat
- Depasirea distantei maxime de transmisie
Semnalul video se degradeaza daca lungimea cablului depaseste limita recomandata. La sistemele analogice, limita este ~300m pe coaxial, iar la IP, ~100m pe UTP fara PoE extender. Semnalul slab poate duce la imagini neclare, intarzieri sau lipsa completa a transmisiei.
Recomandari de distanta
- Pana la 100m pentru camere IP pe cablu UTP (cu alimentare PoE directa)
- Pana la 300m pentru camere analog pe cablu coaxial RG59
- Foloseste switch-uri PoE sau repeatere pentru distante mai mari
- Conectarea gresita a canalelor la DVR/NVR
Fiecare canal de pe un DVR sau NVR este asociat unei camere. Conectarea gresita sau haotica poate duce la erori in afisare, lipsa inregistrarii sau confuzii in redare. In plus, unele sisteme au porturi prioritare sau preconfigurate pentru anumite camere.
Sfaturi de conectare
- Urmeaza instructiunile din manual pentru ordinea porturilor
- Eticheteaza cablurile si porturile pentru a evita confuziile
- Verifica daca afisarea corespunde fizic camerelor instalate
- Lipsa alimentarii stabile pentru camere
Camerele care nu primesc tensiune constanta sau suficienta vor functiona intermitent sau pot ceda complet. Sursa subdimensionata sau de slaba calitate este o cauza frecventa a problemelor de semnal sau de ardere a echipamentului.
Ce sa verifici?
- Foloseste surse de alimentare dedicate, conforme cu cerintele de tensiune si curent
- Nu conecta prea multe camere la o singura sursa fara verificare a sarcinii
- Alege surse cu protectie la supratensiune si scurtcircuit
- Configurarea incorecta in interfata NVR/DVR
Configurarea initiala gresita poate impiedica recunoasterea camerelor. De exemplu, la camerele IP este necesara identificarea IP-ului corect si setarea parametrilor video compatibili cu unitatea. Alegerea gresita a formatului (ex: H.265 cand camera suporta doar H.264) poate duce la lipsa imaginii.
Setari care trebuie verificate
- Formatul de compresie video (H.264/H.265)
- Rezolutia maxima suportata de NVR
- Alocarea IP-urilor corecte pentru camerele IP
- Amestecarea camerelor analog cu IP fara suport hibrid
Nu toate DVR-urile pot gestiona camere IP. Daca nu este un XVR (hibrid), un DVR standard analog nu va recunoaste camere IP sau CVI/TVI. Instalarea unui sistem mixt necesita unitate compatibila cu mai multe tehnologii.
Solutii compatibile
- Alege un XVR cu suport pentru CVI/TVI/AHD/analog/IP
- Verifica numarul de canale IP acceptate de unitate
- Evita combinarea tehnologiilor fara un plan clar
- Lipsa impamantarii corecte la instalatii exterioare
Cablurile trase pe exterior fara impamantare sau protectie pot fi afectate de descarcari electrice, ceea ce poate arde camerele, NVR-ul sau alte componente. Acest risc este crescut in zonele expuse la fenomene meteo.
Masuri esentiale de protectie
- Foloseste cabluri ecranate, trase prin tuburi PVC
- Instaleaza descarcatoare de supratensiune pentru linii video si alimentare
- Asigura impamantarea corecta a carcaselor metalice si a sursei
- Neactualizarea firmware-ului la camere/NVR
Firmware-ul vechi poate cauza incompatibilitati, erori de conexiune sau lipsa unor functii noi (ex: compresie H.265, acces cloud, detectie inteligenta). Multe probleme aparent tehnice se rezolva printr-un update simplu.
Ce trebuie sa faci?
- Verifica periodic site-ul producatorului pentru versiuni noi
- Actualizeaza atat camerele, cat si DVR/NVR-ul
- Citeste instructiunile de update pentru a evita coruperea sistemului
- Conectarea prin retea fara a seta IP-uri corect
La sistemele IP, fiecare camera are nevoie de un IP unic. Daca doua camere au acelasi IP sau sunt in afara intervalului retelei, NVR-ul nu le va putea detecta. Lipsa unui plan de alocare IP sau configurarea automata incorecta poate genera conflicte de retea.
Recomandari de configurare IP
- Aloca IP-uri fixe pentru camere (de exemplu, 192.168.1.10–192.168.1.50)
- Evita folosirea IP-urilor duplicate
- Configureaza NVR-ul in aceeasi retea cu camerele

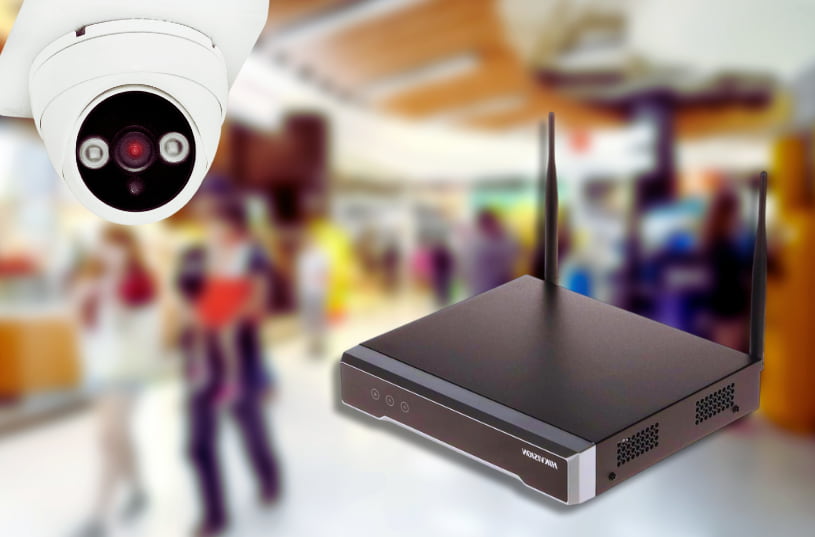

NVR 4 canale wireless, 4 MP, bandwidth 50 Mbps, Hikvision este un sistem wireless cu 4 canale, proiectat pentru sisteme compacte de supraveghere video IP, ideale pentru locuinte, birouri sau spatii comerciale mici. Acesta permite conectarea directa a camerelor IP wireless, fara cabluri de retea suplimentare, si suporta rezolutii de pana la 4 MP, oferind imagini clare si detaliate. Cu un bandwidth de 50 Mbps, unitatea asigura o transmisie stabila si fluida pentru toate cele 4 camere conectate simultan. Designul sau compact, interfata intuitiva si compatibilitatea cu aplicatia Hik-Connect fac din acest NVR o solutie moderna si eficienta pentru monitorizare in timp real, redare si backup.
Pentru a avea un sistem de supraveghere fiabil si eficient, este esential sa acorzi atentie detaliilor tehnice inca din faza de instalare. Greselile aparent minore, cum ar fi utilizarea unor cabluri nepotrivite, montarea defectuoasa a conectorilor sau lipsa unei alimentari stabile, pot duce la intreruperi frecvente, lipsa inregistrarilor sau pierderi de semnal in momentele critice. Indiferent daca folosesti un DVR clasic sau un NVR modern cu conectivitate IP, respectarea recomandarilor de instalare si configurare corecta poate face diferenta intre un sistem functional si unul cu probleme recurente.
Inainte de a finaliza orice instalatie, este recomandat sa verifici fiecare conexiune, sa testezi camerele si sa actualizezi firmware-ul dispozitivelor pentru o compatibilitate optima. De asemenea, planificarea corecta a retelei si respectarea distantelor maxime de transmisie sunt aspecte esentiale pentru performanta pe termen lung. Un sistem bine configurat inseamna siguranta reala – nu doar echipamente conectate.
